Кабельные лотки. Что необходимо учитывать при проектировании объекта?

Обновлено 01 декабря 2023 - 11 месяцев назад

Невозможно представить сегодняшнюю жизнь человека без использования электричества, а современные здания - без кабельных систем. Наш мир XXI века просто окутан сетью кабелей и проводов. Поэтому бесперебойная передача электроэнергии является одной из важнейших задач при проектировании и строительстве любых зданий и сооружений. В этой публикации мы рассказываем о том, какую роль играют кабельные системы в электроснабжении объекта, какие стандарты регламентируют качество КСЭ и на что следует обращать внимание при проектировании объекта.

Немного истории

Идея использования трубопроводов впервые была реализована, когда газовые лампы были заменены электрическими. В то время для питания газовых ламп использовались трубы. Они стали "прототипами" современных кабель-каналов для новых электрических ламп - по ним прокладывали провода, питающие источники электрического света, что значительно упрощало подачу электричества к лампам, а заодно и защищало провод от внешних негативных воздействий. Идея оказалась рабочей и быстро "пошла в массы". Уже в начале XX века такие трубы стали производить специально. А сегодня трубы для проводов превратились в огромное количество решений, комплексов и систем для прокладки не только одного проводника - современная кабельная индустрия предлагает любые вариации, на основе которых можно создавать многотонные и многокилометровые кабельные магистрали. Кабельные каналы в современном мире есть везде, ведь ни одно строение не обходится без электричества, а значит, его нужно правильно и организованно передавать. Именно поэтому без "кабельной логистики" не обойтись.

Что такое системы управления кабелями. Их основная задача

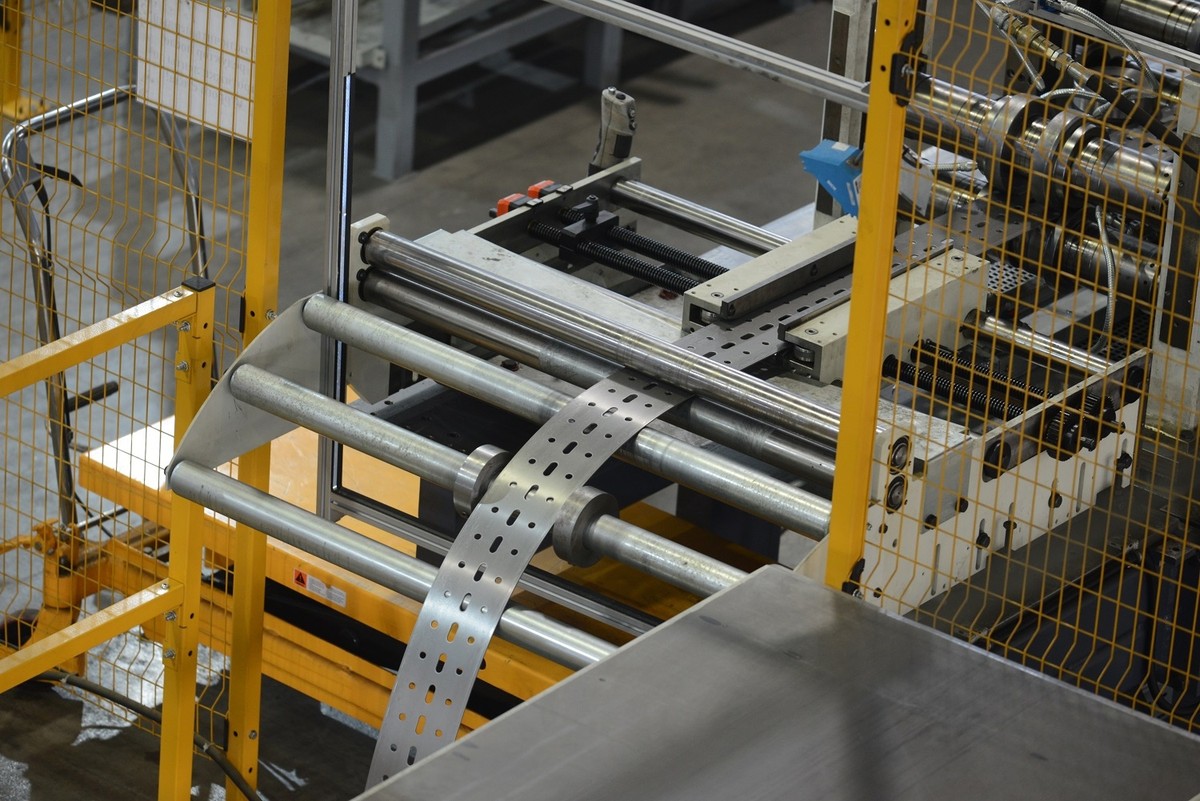

Производство кабеленесущих систем.

Кабельные системы - это комплекс решений, направленных на внутреннюю или внешнюю прокладку кабелей или проводов различных типов сетей: электрических и коммуникационных (интернет, телефония, телевидение, сигнализация и т.д.). Они состоят из пластиковых или металлических каналов, ответвительных или соединительных элементов, аксессуаров для крепления электроустановочных деталей.

Основные задачи современных систем управления кабелями включают:

Простота установки и обслуживания;
надежное и удобное переключение;
Легкое масштабирование;
последующей модернизации и реконфигурации.

Кроме того, все кабельные системы должны соответствовать нормам пожарной безопасности, Госстандарта и эпидемиологической службы.

Стандарты и нормативные документы, регламентирующие качество КСК

С 1 марта 2022 года вступил в силу новый ГОСТ Р 52868-2021, заменивший ГОСТ Р 52868-2007. Новый стандарт устанавливает технические требования и методы испытаний систем кабельных лотков и кабельных лестниц, предназначенных для прокладки кабелей и монтажа другого электрооборудования электроустановок и/или сетей связи.

В настоящее время в Российской Федерации также действуют нормативные документы, определяющие требования к огнестойкости кабельных систем, такие как ГОСТ 30247.0-94 и ГОСТ Р 53316-2021. Документ вступил в силу с 1 января 2022 года и действует взамен ГОСТ 53316-2009.

Основным документом, устанавливающим требования к монтажу электропроводки на кабельных лотках и кабельных лестницах, в кабельных и специальных кабельных коробах, является свод правил СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85" (утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 декабря 2016 г. № 955/пр). Настоящие правила должны соблюдать все организации и предприятия, осуществляющие монтаж и наладку электротехнических устройств при новом строительстве, реконструкции, капитальном и текущем ремонте действующих предприятий.

Что важно учитывать при проектировании

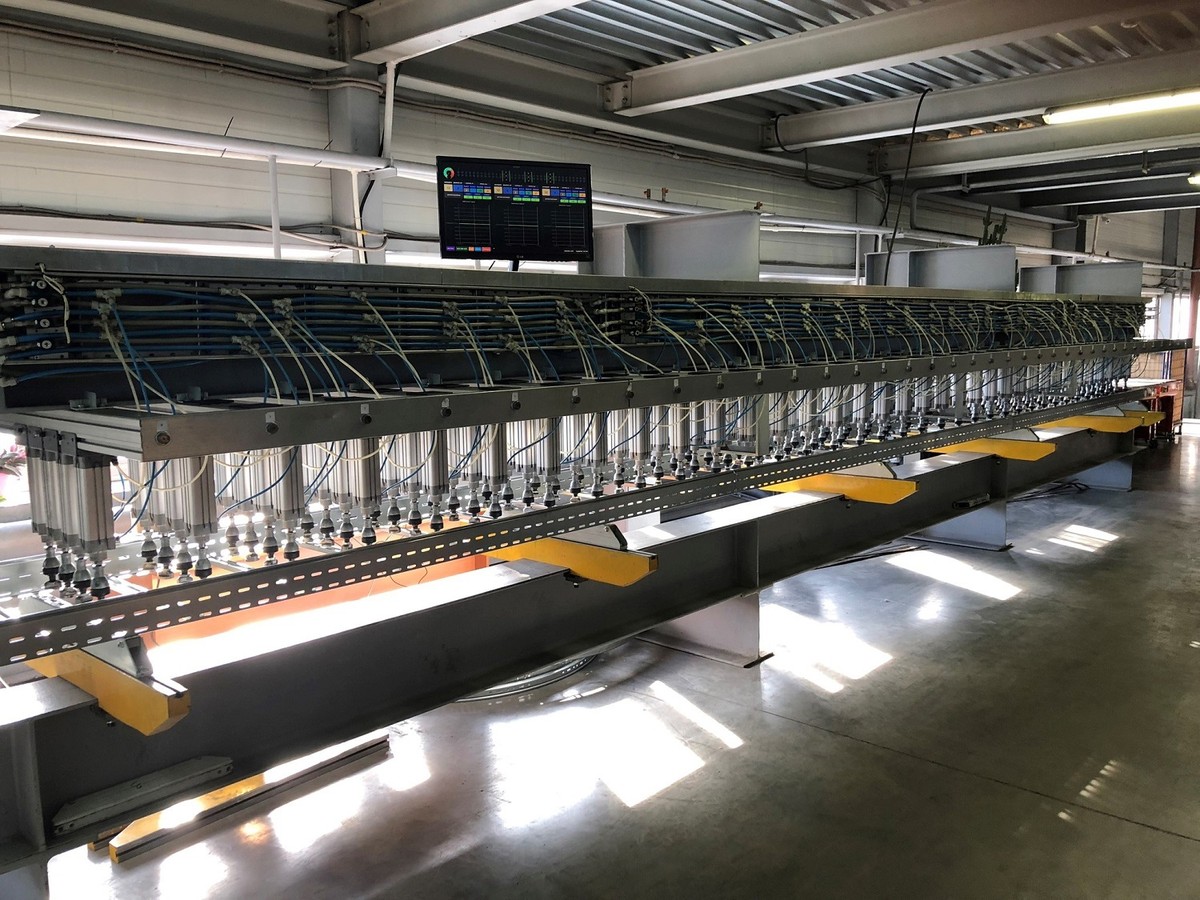

Пример управления кабелем на основе системы кабелеукладчика.

Несмотря на внешнюю простоту, все современные лотки несут в себе различные ноу-хау, призванные обеспечить удобство монтажа, сократить временные и денежные затраты, увеличить срок службы. Но главное, что должно их объединять, - это надежность, соответствие заявленным техническим характеристикам и действующим стандартам. К сожалению, далеко не всегда цифры, указанные в сопроводительных документах на кабеленесущие системы, соответствуют реальным параметрам.

Недобросовестные производители завышают характеристики своей продукции, тем самым не только нарушая принципы честной конкуренции, но и подвергая опасности обычных людей. Ведь обрушение перегруженной кабельной линии может произойти в любой момент, не выдержав груза "ответственности" из-за неправильных расчетов проектировщика в результате введения его в заблуждение фальсифицированными показателями БРН.

Металлические кабельные лотки играют не последнюю роль в надежном электроснабжении любого объекта. Ведь они должны обеспечивать надежную опору для кабелей. При выборе кабельных лотков особое внимание следует уделить их несущей способности. Она должна соответствовать расчетной нагрузке от кабеля и других внешних факторов и должна быть подтверждена протоколами испытаний и сертификатами соответствия.

Использование некачественных лотков на объекте может привести к разрушению кабельной трассы, разрыву электрической сети и, как следствие, к колоссальным убыткам.
