Решения EKF для огнестойких кабельных линий - надежность в любой ситуации
Обновлено 19 января 2024 - 10 месяцев назад
Требования пожарной безопасности к электроустановкам зданий и сооружений прописаны на законодательном уровне в пункте 82 123-ФЗ от 22.07.2008 "Технический регламент о требованиях пожарной безопасности"
В документе отражены и зафиксированы параметры, которым должна соответствовать кабельная линия в экстремальных условиях пожара. Важнейшей целью в случае пожара является спасение людей из опасной зоны. Поэтому главное требование к кабельной линии - сохранять работоспособность в условиях пожара в течение времени, необходимого для эвакуации.
В случае пожара кабельные линии и проводка системы должны оставаться в исправном состоянии до тех пор, пока они полностью не выполнят свои функции:
- противопожарная защита;
- средства поддержки деятельности пожарных подразделений;
- системы обнаружения пожара;
- оповещение и управление эвакуацией в случае пожара;
- аварийное освещение на путях эвакуации;
- аварийная вентиляция и дымоудаление;
- автоматические огнетушители;
- внутренний противопожарный водопровод;
- лифты для перевозки пожарных подразделений.
Одной из главных задач в условиях пожара, когда повышается температура и разрушаются конструкции, является обеспечение безопасности линии. Все ее элементы: кабель, соединительные и крепежные детали, кабеленесущая система должны быть устойчивы к высоким температурам, сохранять положение и работоспособность в условиях пожара.
Производители кабельной продукции создали и испытали в условиях пожара различные типы огнестойкого кабеля, который входит в линейку огнестойких кабелей (FRCL). ОПЛ - это совместно протестированное решение двух производителей - кабель и системы кабельного хозяйства, включающие металлические лотки и аксессуары, кабель-каналы, гофрированные трубы, специальные огнестойкие короба, крепеж и т. д. Все элементы FLR должны пройти лабораторные испытания и доказать свою надежность. Все элементы УКСЛ должны пройти лабораторные испытания и подтвердить надежность работы. Задача системы прокладки кабеля, крепежа и других монтажных элементов в составе УХЛ - обеспечить неподвижность и непрерывную работу кабеля во время пожара.
Обязательным является оснащение UCL торговых и офисных центров, мест массового скопления людей, а также некоторых категорий складов и хранилищ.

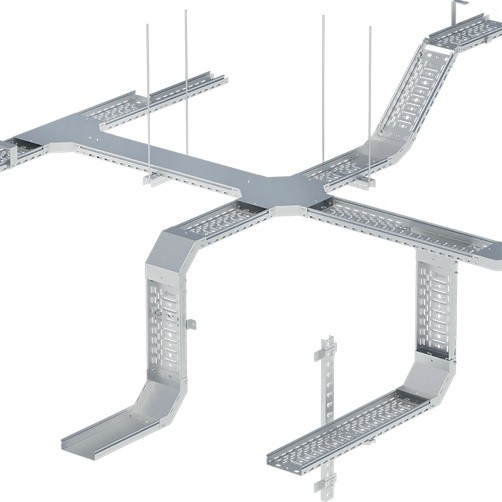

Кабельные системы на основе металлических лотков наиболее устойчивы к воздействию факторов пожара. Металлические лотки не выделяют токсичных веществ под воздействием высоких температур и имеют высокую температуру плавления. Это является существенным преимуществом для их использования при формировании UCL.

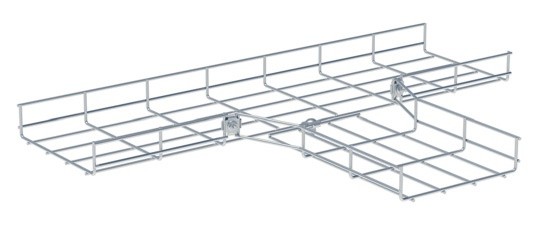

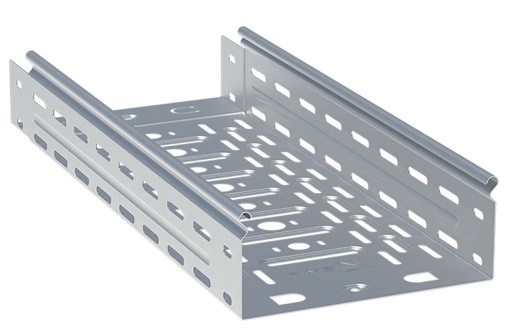

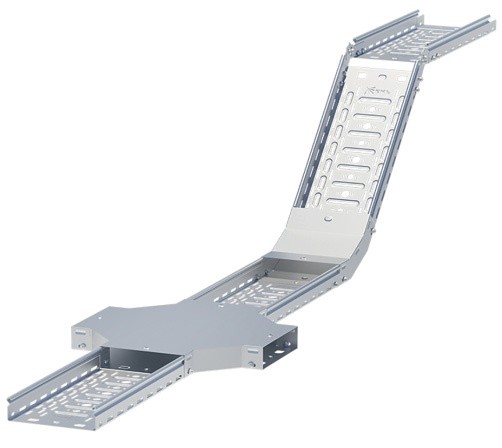

В ассортименте EKF представлены четыре типа металлических лотков, которые подходят для организации кабельных трасс любой сложности в зданиях и сооружениях промышленного и гражданского строительства, торговых и складских помещениях, офисных и муниципальных зданиях, центрах обработки данных. С помощью лотков EKF можно организовать трассы на улице или в помещениях со сложным климатом (высокие или низкие температуры, повышенная влажность и т.д.)
Кабельные системы EKF успешно прошли испытания совместно с различными кабельными заводами и доказали высокую эффективность в составе UCL. По их результатам были получены сертификаты соответствия требованиям UCL, которые подтверждают высокое качество кабельных систем EKF. Решения EKF OKL имеют пределы E60 и E90, то есть сохраняют работоспособность в условиях пожара в течение 60 и 90 минут.

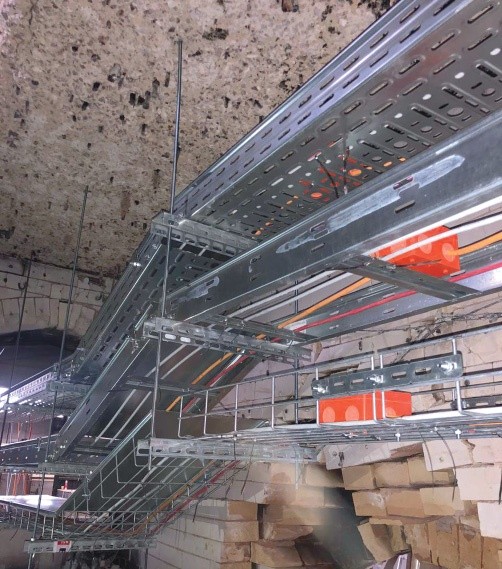

Испытания на огнестойкость проводились в лабораторных условиях в специальных печах, имитирующих пожар. Продолжительность испытаний составила более 120 минут. Это значительно превышает время, необходимое для эвакуации. Кабельные системы EKF вместе с продукцией кабельных заводов показали себя с наилучшей стороны.
В испытаниях принимали участие огнестойкие коробки, которые также подтвердили свою надежность и качество. Кабельные системы и распределительные коробки EKF могут быть заложены в проект в составе огнестойких кабельных линий на объектах с повышенными требованиями к пожарной безопасности.
Боксы отвечают за защиту места коммутации проводников для сохранения работоспособности всей линии в течение необходимого времени. Огнестойкие боксы EKF не выделяют вредных веществ при воздействии огня, их можно устанавливать в местах массового скопления людей.
В рамках OCL коробки прошли испытания открытым пламенем, как в реальных условиях горения, и получили класс огнестойкости по ГОСТ 53316-2009 E90. Это означает, что изделие сохраняет линейную функциональность в течение не менее 90 минут. класс защиты IP 55.
Сертификация по ГОСТ Р 53316-2009 "Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытаний" в рамках ОКЛ успешно прошли все конструктивные элементы кабельных линий EKF. Это значит, что требованиям ОКЛ соответствуют не только металлические лотки, изготовленные из огнестойких материалов, но и крепежные элементы. Это крайне важно, ведь именно от надежности крепежа в условиях пожара зависит неподвижность линии и безопасность эксплуатации кабеля.

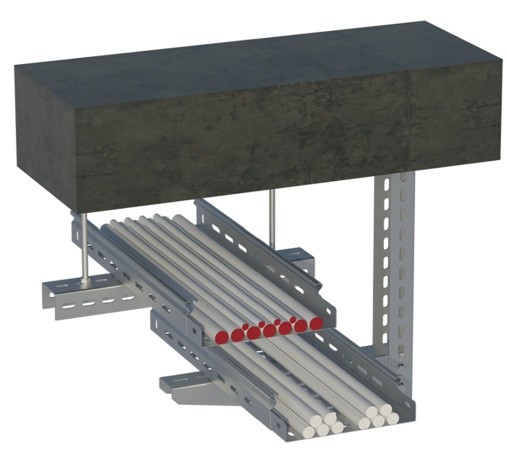

Проект UCL готовится для каждого конкретного объекта с учетом его специфики. Важно понимать несущую способность опорных конструкций здания, потребуется ли групповая прокладка кабелей, есть ли поблизости другие кабели, предполагаемое время эвакуации и ряд других важных факторов.
