В чем преимущество шинной системы перед кабельной? Техническое сравнение

Обновлено 07 июля 2024 - 3 месяца назад

Ранее передача большой мощности (подключение щитовых трансформаторов, щитов, внутреннее распределение электроэнергии на энергообъектах) осуществлялась за счет параллельного соединения множества кабелей с очень большим суммарным сечением. Для размещения кабелей изготавливались кабельные лотки или специальные кабельные каналы под полом. Зачистка концов кабелей, соединенных распределительными коробками, установка кабельных муфт, кабельных лотков, их выполнение увеличивали время, стоимость работ и монтажа.

Это задерживало ввод объектов в эксплуатацию. В более поздние периоды в качестве альтернативы для распределения электроэнергии использовались неизолированные медные шины, сечение которых зависело от величины передаваемого тока. В результате реализации производства в процессе применения, сложностей с безопасностью, невозможности удобного отвода тока при необходимости, а также отсутствия готовой конструкции медные шины представляли собой значительные проблемы. Для преодоления препятствий, возникающих при распределении низковольтной энергии, были созданы "Современные системы сборных шин", которые, по сравнению с кабельными системами, имеют улучшенную техническую конструкцию.

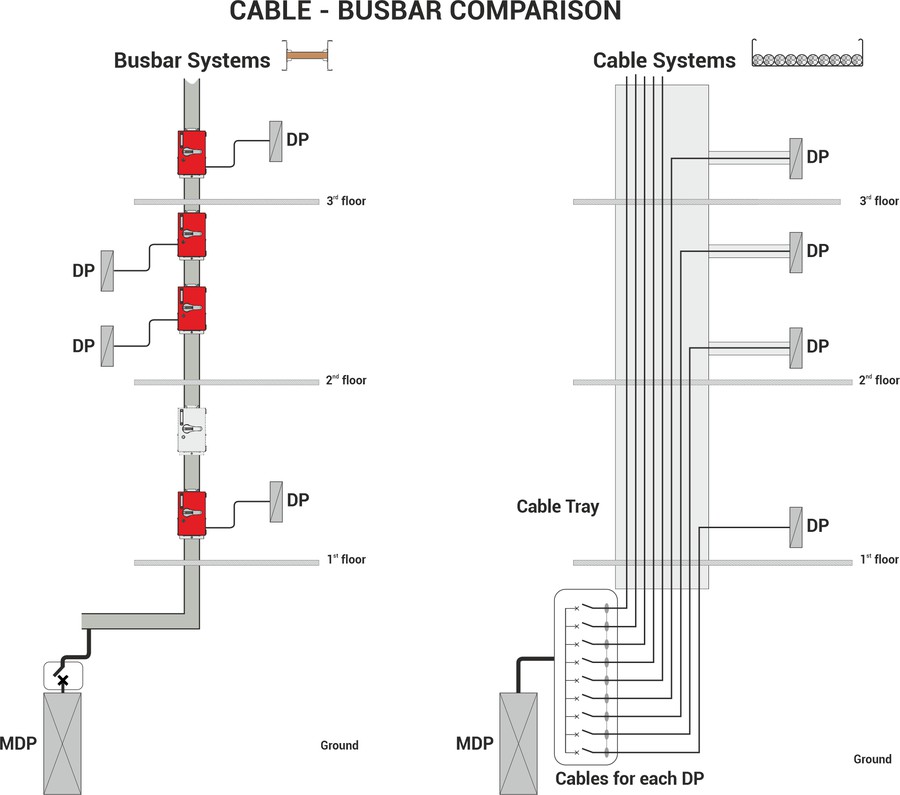

Улучшенная техническая конструкция шинопровода

Модульная система и функциональность

Модульная конструкция шинных сборок отличается функциональностью и гибкостью. В шинные системы можно легко вносить изменения, в отличие от кабельных систем, которые не являются модульными, они остаются в том виде, в котором были установлены. Кабельные системы не так легко адаптируются к изменениям.

Модульная структура EAE Elektrik E-Line KX легко гармонирует с архитектурой места применения. Все необходимые элементы и аксессуары входят в стандартный комплект. Кроме того, конструкции, независимо от номинала тока, занимают очень мало места по сравнению с кабельными или другими типами организации электрических сетей. Система придает современный и эстетичный вид местам, где она используется.

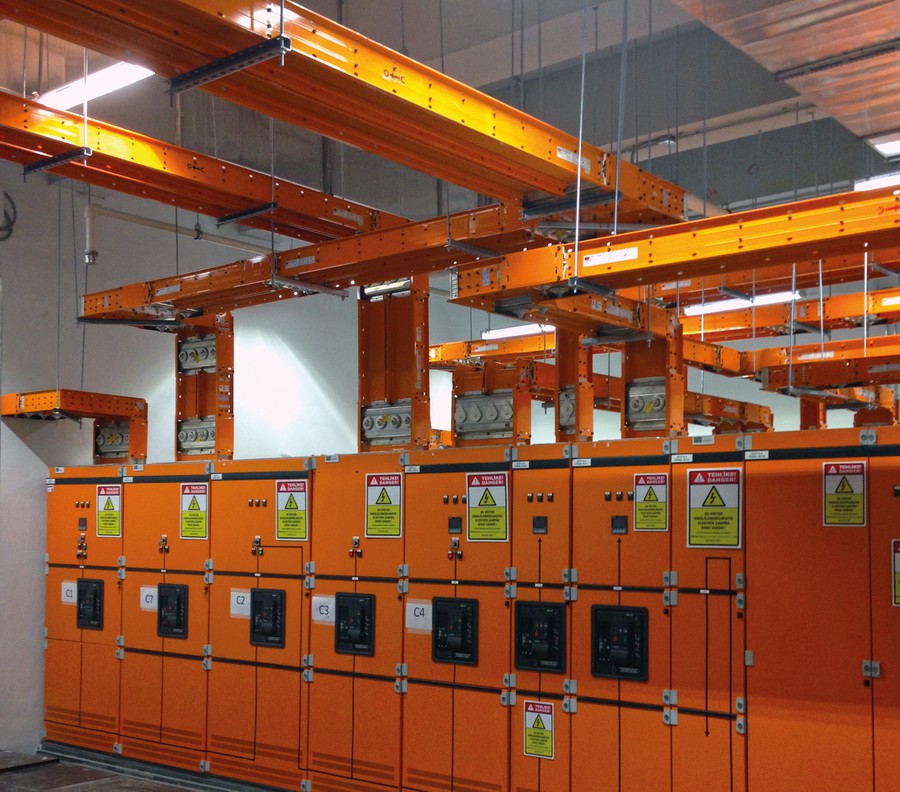

Электросетевой комплекс
Организация электросетевого комплекса выполнена в едином стиле и выглядит эстетично

Минимальные потери напряжения и тока

В компактных шинах потери напряжения снижены до минимального уровня. Значения сопротивления и импеданса очень низкие. С учетом предварительного расчета всех параметров системы, включая индуктивное сопротивление, потери напряжения рассчитываются близко к фактическим значениям. Значения сопротивления и импеданса кабельных систем выше, соответственно, увеличивается потеря напряжения.

Благодаря максимально близкому расположению проводников в E-Line KX индуктивная реактивность очень низкая. Поэтому по сравнению с шинами с воздушными зазорами использование компактных шин выгодно с точки зрения снижения потерь напряжения.

Сопротивление короткому замыканию

Динамическое сопротивление элементов шинопровода обеспечивает повышенную устойчивость к токам короткого замыкания. Поэтому повреждение шинопроводов в результате возможных коротких замыканий отходящих нагрузок невозможно. В кабельных системах сопротивление короткому замыканию слабое, и существует высокий риск пробоя или повреждения.

Тепловыделение системы и мощность передачи тока.

Компактные шинные сборки обладают хорошей теплоотдачей по сравнению с кабельными системами. В частности, низкое тепловыделение наблюдается при больших токах.

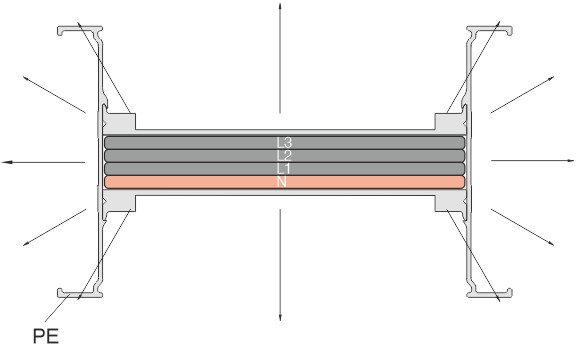

Теплоотдача шинопровода

Благодаря отсутствию воздушных зазоров между проводниками и корпусом в компактной конструкции шинопроводов EAE тепло, выделяемое в проводниках, легко отводится в окружающую среду благодаря алюминиевому корпусу.

Огнестойкость

Металлическая внешняя оболочка шинопровода не загорается, в отличие от кабельных систем. В частности, испытания показали, что шинопроводы нового поколения KX компании EAE могут продолжать работать под воздействием огня в течение 6-8 часов. Этого нельзя сказать о кабельных системах, которые подвергаются воздействию высоких температур и имеют низкий порог огнестойкости. Исключение могут составлять некоторые специфические типы кабелей. Все остальные кабели воспламеняются, переносят огонь на другие участки и поддерживают пожар.

Невоспламеняющиеся и не содержащие галогенов

В конструкции шинопроводов нет галогенов (в случае пожара не выделяются ядовитые газы). Кроме того, в случае пожара элементы шинопроводов не воспламеняются, не горят и не распространяют огонь. Кабельные системы легко воспламеняются, распространяют огонь от одной точки к другой и могут выделять ядовитые газы в процессе пожара (за исключением специальных кабелей без галогена).

Удобный дизайн

Использование шинных систем упрощает разработку проекта и сокращает время его реализации. Можно разработать и выполнить достаточно точный проект на основе приблизительных данных, не имея окончательного плана расположения. Система является модульной. А для проектирования и подготовки кабельных систем требуется вся однолинейная схема с точными данными об электрической мощности.

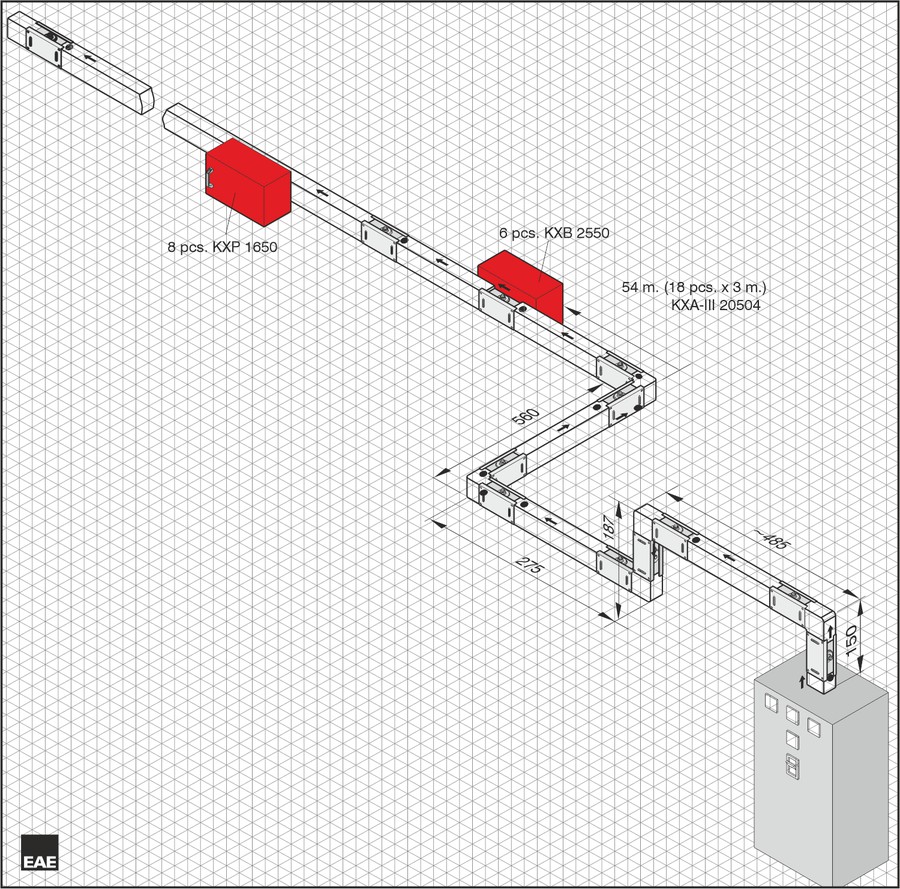

При использовании шинопроводных систем упрощается разработка и сокращается время реализации проекта

Гибкие решения

Учитывая группы и секции проекта и используя факторы разнообразия и одновременности, с помощью шинных сборок можно получить оптимальные системные решения.

Современный внешний вид

Шинопроводные системы отличаются современным и эстетичным внешним видом. При правильном использовании шинопроводов обеспечиваются качественные решения. В случае с кабелем внешний вид шинопровода оставляет желать лучшего, если проводка кабеля выполнена неправильно. Кроме того, такая магистраль может доставить массу проблем во время перепланировки или в случае непредвиденных аварийных ситуаций.

Компактность

Благодаря своей компактной конструкции системы сборных шин занимают меньше места, чем кабельные системы, особенно при больших нагрузках. Например, мощные кабели занимают слишком много места, поскольку между ними необходимо оставлять определенное расстояние во избежание перегрева.

Быстрая установка

Быстрый монтаж шинных систем экономит время. Монтаж шинопроводов требует большого количества ресурсов и персонала, что увеличивает время реализации проекта почти на 50 %. Чтобы не отставать от современных темпов строительства, компания EAE уменьшила количество соединительных болтов в конструкции шинопровода, что позволило ускорить и упростить его монтаж без ущерба для качества соединений.

Высокая степень защиты

Степень защиты шинных сборок - IP 55 и выше. Это означает, что они защищены от воды и пыли и поэтому могут эксплуатироваться в контакте с водой без повреждений.

Физическая устойчивость

Корпуса сборных шин изготовлены из металла и устойчивы к механическим повреждениям. Защита кабельных систем от внешних воздействий невысока. Помимо плохой защиты от ударов, они могут быть повреждены грызунами.

С точки зрения электрических характеристик и физической устойчивости между этими двумя системами существует значительная разница. Системы шинопроводов более популярны благодаря своим техническим преимуществам, функциональным характеристикам и огнестойкости.
