Что представляет собой новая интеллектуальная система пожарной безопасности Cerberus PRO (FS720) от Siemens?
Обновлено 14 августа 2024 - 3 месяца назад
Департамент "Автоматизация и безопасность зданий" (IBT) компании "Сименс" представил новую интеллектуальную систему пожарной безопасности Cerberus PRO (FS720) в 2010 году. Компания позиционирует ее на рынке как оптимальное продуктовое решение для стандартных приложений, обеспечивающее высочайшую степень надежности и качества в области обнаружения и контроля пожара.
Инновационный подход
В настоящее время Департамент автоматизации и безопасности зданий (IBT) предлагает два варианта систем пожарной безопасности:
- Sinteso - это пожарная система высочайшего уровня надежности для сложных, комплексных и распределенных объектов;
- Новая система Cerberus PRO - это оптимальное решение по противопожарной защите для широкого спектра объектов, предлагаемое официальными партнерами Siemens.
Система Cerberus PRO сочетает в себе широкий спектр надежных противопожарных устройств, основанных на современных технологиях и новейших разработках компании Siemens. В системе реализованы инновационные решения в области пожарной безопасности, включая новейшие пожарные извещатели, устройства оповещения и устройства контроля линии извещателей с точным указанием места неисправности системы. Разработчики системы тщательно продумали, как обеспечить легкий и быстрый запуск системы на объекте, включая упрощенный ввод в эксплуатацию, в частности, с автоматической настройкой.

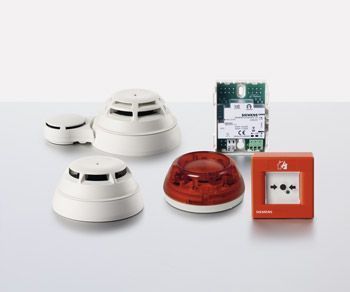

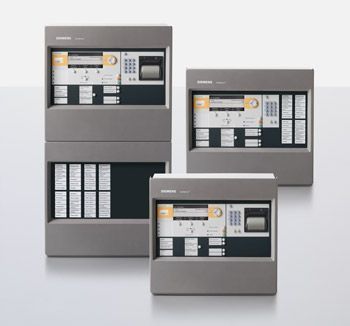

Центральная панель системы позволяет построить современную противопожарную сеть с удаленным доступом и выводом информации на специализированную компьютерную систему MM8000. При этом передача данных осуществляется по протоколу BACnet, который хорошо известен в сфере автоматизации. В свою очередь, система MM8000 позволяет объединить системы контроля доступа, охранной сигнализации и видеонаблюдения производства Siemens. MM8000 также может принимать и записывать сигналы тревоги от систем автоматизации зданий.
FS720 - это контрольная панель пожарной сигнализации последнего поколения. Она разработана в соответствии с действующими европейскими и местными нормами пожарной безопасности. Пожарные контрольные панели, терминалы и сети C-WEB полностью соответствуют европейским официальным требованиям EN54-2 и EN54-4, а также отечественным нормативным документам, в том числе новому техническому регламенту о требованиях пожарной безопасности в России. Однако собственные требования производителя и разработчиков к системе противопожарной защиты еще выше.
Контрольные панели серии FC72x служат ядром системы пожарной сигнализации FS720. Высокий уровень надежности при адаптации системы к различным требованиям заказчика достигается за счет использования интеллектуальных периферийных устройств серии FD720. Широкий выбор контрольных панелей системы Cerberus PRO позволяет построить как автономную систему пожарной сигнализации, так и распределенную однородную сеть - до 16 панелей. Каждая панель оснащена портом Ethernet, что позволяет подключать ее к системам интеграции и управления зданием более высокого уровня.
Автоматическая адресация и конфигурация позволяют запустить систему сразу после установки на объекте. Наличие уникального идентификационного номера, который указывается на периферийном устройстве, с точным определением его порядка в шлейфе, снижает затраты на ввод в эксплуатацию, а также сокращает общее время работы. Новый линейный тестер обеспечивает быстрое и точное устранение неисправностей.
Надежность
Разработчики уделили большое внимание защите системы от ложных срабатываний. Система Cerberus PRO (FS720) включает в себя надежные пожарные извещатели с интеллектуальными настройками, 360-градусным светодиодным дисплеем и увеличенным монтажным пространством для подключения кабеля. Специальные адресные извещатели пламени и линейные дымовые извещатели дополняют обширную линейку продукции. Извещатели серии FD720 регистрируют, сравнивают и оценивают сигналы на основе заложенных в них шаблонов и алгоритмов. При обнаружении пожара данные передаются на контрольную панель, которая затем запускает пожарную сигнализацию и оповещение. Центральный процессор объединяет централизованные и децентрализованные функции управления пожарной автоматикой в контрольной панели посредством входных и выходных сигналов.
Независимо от того, имеет ли сеть высоконадежную кольцевую структуру, используется ли Ethernet или комбинированная схема - в случае неполадок функция аварийного управления обеспечивает работу неисправных компонентов системы. Все сигналы автоматически отображаются на панели управления и могут контролироваться непосредственно с интегрированной панели управления. В любом случае сообщения вместе с временем их получения записываются в память событий, так что источник и точное время возникновения пожара или другого происшествия всегда можно определить. Ввод системы в эксплуатацию, заключающийся в автоматической адресации всех подключенных элементов, осуществляется по интеллектуальному цифровому протоколу передачи данных C-NET. Трудоемкие подготовительные работы, такие как настройка переключателей, адресов и т. д., не потребуются, что обеспечивает надежный, быстрый и своевременный запуск системы.
Все контрольные панели FC72x поддерживают определенное количество шлейфов пожарных извещателей C-NET, с возможностью их соединения в линию или, что предпочтительнее, в шлейф, длиной до 3,3 км каждый. Общее количество шлейфов в панели может быть увеличено путем установки дополнительных плат. Контрольная станция осуществляет контроль замыкания на землю во всех шлейфах пожарных извещателей. Помимо извещателей и модулей ввода/вывода, к адресной линии можно подключать этажные панели управления и устройства отображения. Эти устройства обеспечивают доступ к наиболее важным функциям, которые могут быть настроены в масштабе всей системы. Питание этих устройств может осуществляться через сам двухпроводный адресный шлейф пожарной сигнализации C-NET вместе с передачей данных. Это избавляет от необходимости устанавливать для них дополнительные источники питания.
Система включает в себя специальные устройства, позволяющие забирать воздух из вентиляционных каналов для анализа на содержание дыма. Это особенно важно в тех местах, где невозможно разместить обычные точечные пожарные извещатели или даже специальные извещатели, например в шахтах.
Производитель оснащает все автоадресные периферийные устройства турбоизоляторами короткого замыкания. Эти изоляторы не нужно планировать или устанавливать как отдельные элементы - они встроены в электронику устройств по умолчанию. В случае короткого замыкания панель локализует и изолирует поврежденный участок кабеля. Структура адресного шлейфа позволяет передавать питание и данные в обоих направлениях к источнику возможного повреждения с оптимальной безопасностью, гарантируя, что все устройства останутся работоспособными до устранения неисправности. Такой тип автоматической изоляции с помощью встроенных турбоизоляторов значительно упрощает планирование пожарной системы и устранение неисправностей на объекте без потери функциональности на время устранения неисправности.
В системе Cerberus PRO также используются такие современные функции, как адресные звуковые и светозвуковые оповещатели, а также дополнительные этажные панели управления на едином адресном шлейфе. Адресные звуковые оповещатели позволяют организовать систему оповещения и эвакуации, что гарантирует еще большую безопасность объекта при минимальных затратах на установку.
Высокопроизводительный протокол C-WEB позволяет объединить в одну сеть до 16 контрольных панелей или дополнительных пожарных панелей. Современные сетевые узлы с резервированием устанавливают новые стандарты не только в непрерывности работы, но и в высокоскоростной передаче данных. Чтобы увеличить длину системной шины C-WEB с 1 до 2 км между соседними панелями, на линии можно установить ретранслятор (SAFEDLINK), а при использовании оптоволоконного кабеля и специальных конвертеров максимальное расстояние достигает 15 км.
Нет необходимости в прокладке дополнительных резервных кабелей, так как резервирование обеспечивается за счет использования двух специальных сетевых модулей, а управление этажными панелями и пультами осуществляется через периферийную шину (C-NET). Кроме того, возможно подключение Ethernet для каждой пожарной панели управления или дополнительной пожарной панели управления. При такой структуре Ethernet-подключение обеспечивается максимум для четырех станций (включая центральную точку доступа - CAP), работающих как единая система противопожарной защиты. В результате противопожарные устройства могут быть интегрированы в собственные сетевые структуры заказчика (например, во внутреннюю сеть Intranet), сохраняя при этом полностью безопасную и бесперебойную работу.
Эффективное управление
Все панели управления серии FC72x имеют встроенный блок управления, пульт дистанционного управления с ЖК-дисплеем. Кроме того, возможна установка дополнительного специализированного блока управления FT720, который является полнофункциональной панелью управления. Он также подключается через системную шину C-WEB с помощью сетевых модулей, установленных внутри панели управления (до двух модулей для обеспечения функции сетевой сигнализации). Таким образом, обеспечивается общесистемная сигнализация и доступ к каждому отдельному устройству. В свою очередь, каждая панель может непрерывно контролировать работу пожарной автоматики в определенной зоне объекта и, в случае возникновения пожара, запускать другие подсистемы - вентиляцию, лифты, пожаротушение и др. - в случае возникновения пожара.
Контрольная панель может обеспечивать резервное питание до 72 часов, в зависимости от конфигурации и оборудования. Во время тестирования системы или при отключении групп извещателей с функцией тайм-аута гарантируется автоматическое повторное подключение этих групп извещателей через заданный интервал времени. Для каждой станции можно просмотреть до 2000 событий по различным критериям, которые гарантированно сохраняются в памяти панели управления.

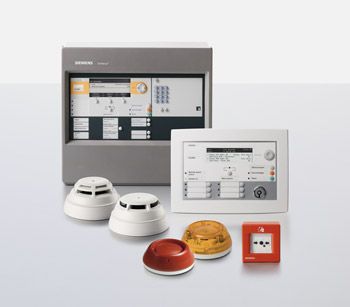

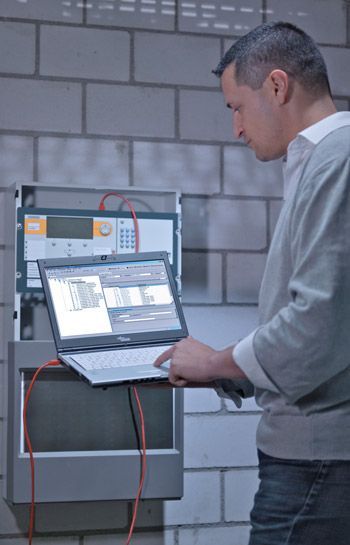

Последние разработки программного обеспечения позволяют специалистам по вводу в эксплуатацию получить удаленный доступ к системе противопожарной защиты по паролю и с разрешения оператора на объекте. Помощь может быть оказана в течение короткого времени, причем расстояние порой не имеет значения, а количество стрессовых ситуаций в результате сводится к минимуму. Для конфигурирования, диагностики и внешнего управления системой используется специальное программное обеспечение Cerberus-Engineering-Tool на базе ПК и современных операционных систем (MS Windows XP или Vista). Это программное обеспечение может быть подключено к станции локально через порт Ethernet или через удаленный доступ по сети. Таким образом, возможно оптимальное использование ресурсов заказчика, что достигается удаленным подключением через локальные сети (Intranet), с управлением отдельными пожарными панелями или их сетью через пользовательский ПК с помощью специального программного обеспечения Cerberus-Remote.
Высокая степень сетевой гибкости позволяет осуществлять удаленное управление системой через Интернет. Устранение неисправностей может осуществляться с помощью дистанционной передачи диагностических данных.
Благодаря быстрой автоматической настройке противопожарная защита может быть реализована уже с момента установки системы противопожарной защиты. Прямое и быстрое управление с удобной структурой меню и возможностью присвоения подробного описания на русском языке каждому элементу системы было специально разработано для операторов. Предварительная сборка панелей управления на заводе и удаленный доступ ко всем станциям системы через одну сетевую панель в сети C-WEB помогают сэкономить время при установке и запуске системы.
Загрузка готовой топологии системы (схемы расположения периферийного оборудования) в сервисное программное обеспечение значительно упрощает начало работы для специалиста по вводу системы в эксплуатацию. Это возможно благодаря согласованной единой концепции управления и аппаратного обеспечения системы, при которой для всего проекта используется единый инструмент конфигурирования (Cerberus-Engineering-Tool). В результате для специалиста по вводу системы в эксплуатацию требуется лишь минимальное обучение.
- Как уже упоминалось выше, в новых панелях управления серии FC72x широко применяются современные сетевые технологии. Передача данных по высокоскоростной линии передачи данных: до 312 кбит/с - в надежной сети C-WEB и 10/100 Мбит/с - позволяет быстро загружать и выгружать конфигурацию через Ethernet, а также подготавливать логические данные в процессе установки системы.
- Все панели управления имеют встроенные возможности режима тревоги. В случае неисправности панели режим тревоги позволяет передавать сигналы тревоги на другие панели, запрограммированные на прием сигналов тревоги, или в интеграционную систему MM8000. Вместе с другими специальными функциями, такими как турбо-изоляторы короткого замыкания и резервное управление, это обеспечивает высокую надежность системы в целом.
Надежные партнеры очень важны
Деятельность департамента "Автоматизация и безопасность зданий" (АБЗ) компании "Сименс" в России основана на партнерской программе. В соответствии с этой программой департамент устанавливает серьезные долгосрочные партнерские отношения с местными компаниями, работающими на локальных рынках в области автоматизации и безопасности. Именно эти компании-партнеры работают с конечным заказчиком, предлагая ему решения и продукты Siemens.
Представители партнеров отдела I BT проходят специальное обучение и регулярно посещают современные учебные центры, где знакомятся с новейшими технологиями и разработками всемирно известного производителя. Им предоставляется полное описание новых разработок, а также информация о последующих изменениях и модификациях. При этом Siemens всегда сохраняет преемственность оборудования, и даже спустя годы каждый специалист может узнать все интересующее его о ранее установленной системе пожарной безопасности.
Требования клиентов к безопасности меняются с течением времени. Соответственно, меняются и технологии безопасности. Поэтому консалтинг, планирование, проектирование, модернизация и обслуживание систем безопасности постоянно находятся в движении.
Концепция обучения партнеров и клиентов предполагает использование специализированных стендов для проведения тренингов по запуску и настройке системы Cerberus PRO. Специалисты службы поддержки помогают партнерам и коллегам в различных ситуациях и организуют специальное обучение разного уровня. Быстрая и эффективная горячая линия, на которой работают компетентные специалисты, современный подход и возможности удаленной диагностики в режиме онлайн означают оперативную поддержку в любых ситуациях. Кроме того, партнеры I BT имеют постоянный доступ к технической информации, документации и непрерывным обновлениям программных продуктов.
Представители проектных бюро и конечные заказчики всегда могут найти актуальную техническую информацию на официальном сайте департамента: www.sbt.siemens.ru . Там же вы найдете широкий спектр документации на русском языке, в частности, необходимой для проектирования систем пожарной безопасности на базе системы FS720.
Новая система Cerberus PRO уже представлена на рынках различных европейских стран. Она сразу же получила положительные отзывы как от специалистов, так и от партнеров Siemens во многих странах. Таким образом, решение производителя "вдохнуть новую энергию" во всемирно известный бренд Cerberus и представить на рынке свои последние разработки под этой маркой представляется перспективным и отвечающим современным требованиям рынка безопасности.
