Еще безопаснее: защита электропроводки от огня в течение 4 часов
Обновлено 29 января 2024 - 10 месяцев назад
Безопасность - главный приоритет современного общества. Невозможно на 100% застраховаться от пожара, но вполне реально уменьшить количество жертв в случае возгорания. При проектировании современных зданий и сооружений широко распространена ситуация, когда предъявляются жесткие требования к срокам сохранения работоспособности электропроводки. В частности, такие требования возникают при проектировании систем противопожарной защиты высотных зданий, небоскребов, медицинских центров. Такие системы напрямую связаны с сохранением жизни людей в случае пожара и, конечно, требования к их работоспособности в условиях пожара должны строго соблюдаться.
Как увеличить время работы кабельной линии?
Время безотказной работы огнестойких кабелей и систем кабельного хозяйства редко превышает 60-90 минут, независимо от способа монтажа и кабельной продукции. Это ограничивает использование данного варианта проводки: велика вероятность того, что проводка СЗЗ выйдет из строя быстрее, чем это необходимо для эвакуации людей в безопасную зону.
Решением этой проблемы является использование кабельных коробов на основе огнестойких плит. Короб способен гарантировать время удержания до 240 минут (в зависимости от толщины стенок короба).
Что такое проводка SPZ и огнестойкий кабельный короб?

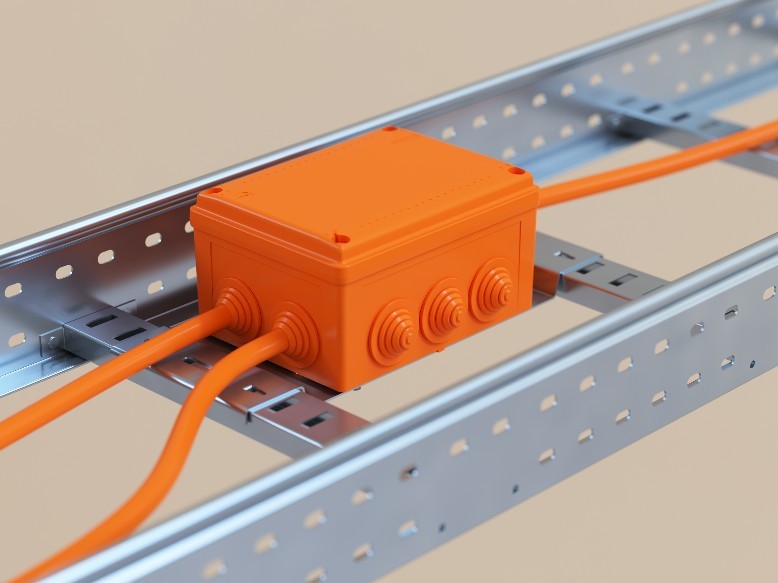

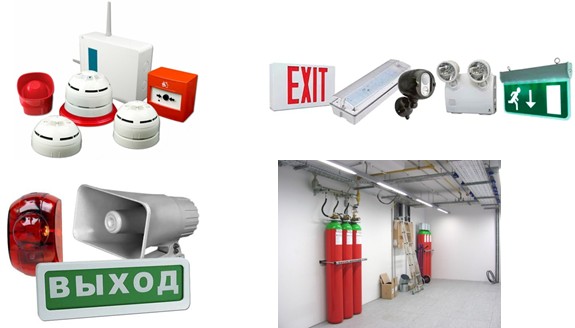

Проводка систем противопожарной защиты (проводка СЗЗ) - это проводка, в том числе слаботочная, которая сохраняет работоспособность в условиях пожара в течение времени, необходимого для выполнения своих функций. Согласно Федеральному закону № 123, именно такая проводка должна использоваться для питания таких систем, как системы обнаружения пожара, системы оповещения и управления эвакуацией при пожаре, системы аварийного освещения, противодымной защиты и т.д.
Традиционно под проводкой СЗЗ понимается сертифицированная кабельная линия, состоящая из огнестойкого кабеля в исполнении FR, кабельных систем, огнестойких коробов, монтажных элементов. Как уже говорилось выше, время поддержания работоспособности таких линий, независимо от способа прокладки и проверенной кабельной продукции, редко превышает 90 минут. Это накладывает ограничения на применение данных решений.
В 2021 году выходит новая редакция СП 6.13130.2021 "Системы противопожарной защиты. Низковольтные электроустановки. Требования пожарной безопасности". Согласно новым правилам, электропроводку систем противопожарной защиты теперь можно прокладывать в огнестойких коробах.
Согласно стандарту, огнестойкий кабельный короб - это сборная конструкция, предназначенная для защиты проложенной в ней электропроводки от стандартных температурных условий пожара. Короба находят все большее применение на объектах благодаря тому, что их использование позволяет монтировать электропроводку СЗЗ с использованием кабелей без индекса FR. Согласно СП 6.13130-2021 "Системы противопожарной защиты. Низковольтные электроустановки. Требования пожарной безопасности", п.6.3: "Электропроводку СЗЗ допускается выполнять неогнестойкими кабелями (без индекса FR) в линиях, проложенных в огнестойких коробах, сохраняя работоспособность электропроводки СЗЗ в условиях пожара в течение времени, необходимого для выполнения своих функций".
Области применения огнестойких коробок
Такое решение может быть актуально в случае реконструкции объектов, где линии СЗЗ уже проложены не огнестойкими кабелями, и их замена влечет за собой значительные денежные затраты.
Также использование короба позволяет исключить ошибки при проектировании, когда линия с требуемым временем сохранения работоспособности в условиях пожара была спроектирована и проложена без огнестойких кабелей.

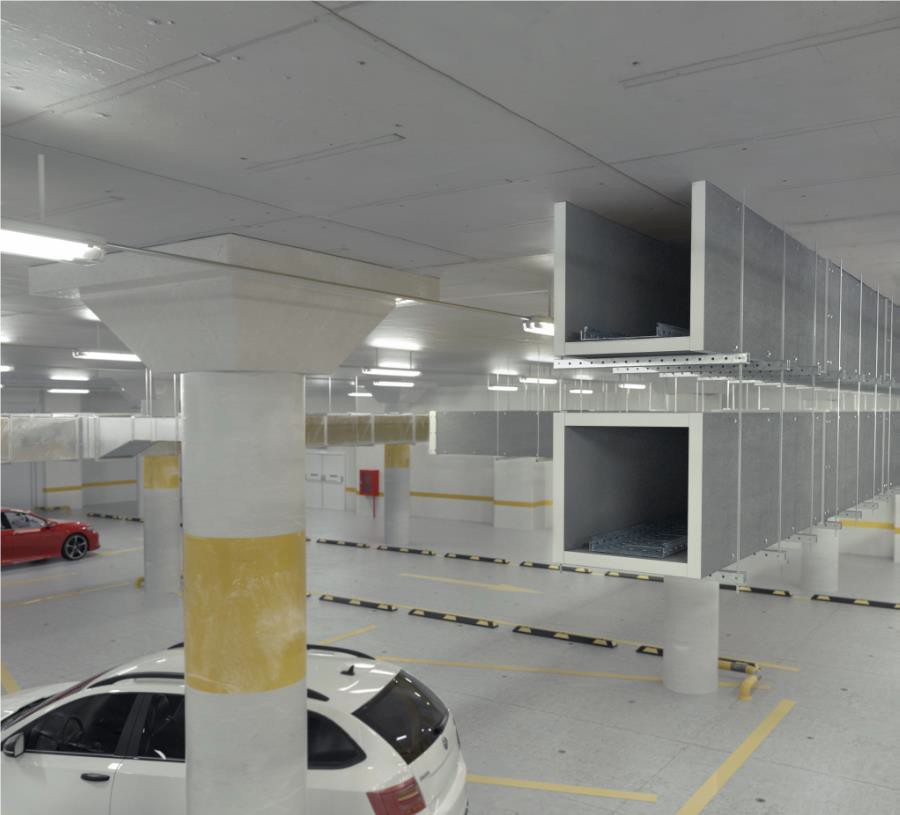

Кроме того, использование огнестойких кабельных каналов широко распространено в подземных паркингах при прокладке транзитных линий. Прокладка линий в коробах в этом случае является обязательной согласно СП 113.13330.2016 "Автостоянки". В п. 6.1.4. указано, что: "В случае транзитной прокладки инженерных коммуникаций, относящихся к зданию, в котором построена (пристроена) автостоянка, через помещения автостоянки, указанные сети (за исключением водопровода, канализации, теплоснабжения из металлических труб) должны быть изолированы строительными конструкциями с пределом огнестойкости не ниже EI 150".

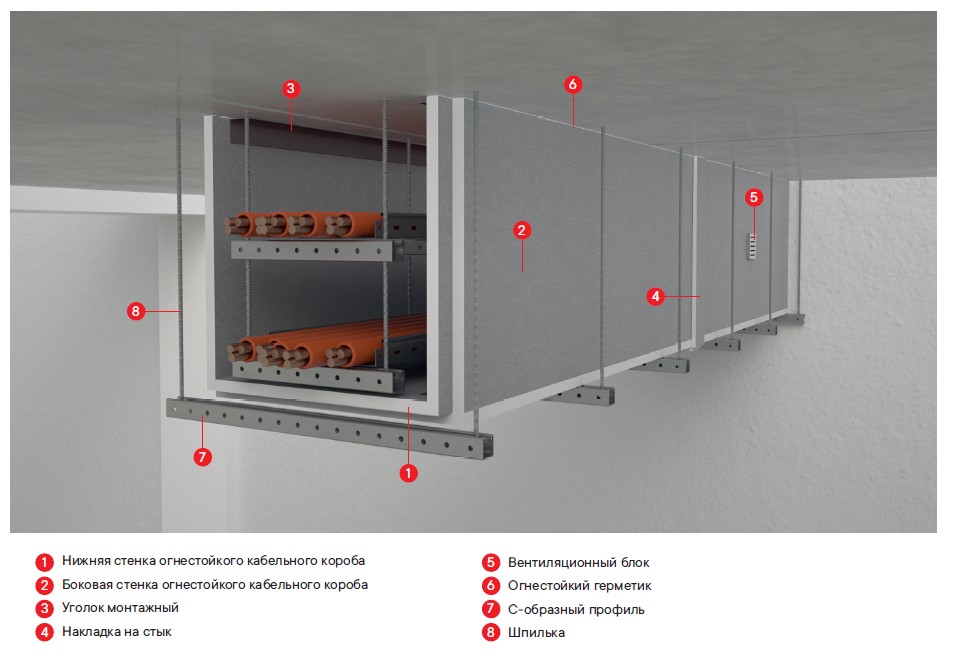

Элементы системы
Системы огнестойких коробов включают следующие элементы.
Огнеупорные плиты
Плиты - основной элемент для сборки огнестойкого кабельного короба. Они могут быть изготовлены из различных материалов: силикатов и сульфатов кальция, минерального волокна, вермикулита.
Стенки короба могут быть как однослойными, так и многослойными. Чем толще стенки короба, тем дольше он защищает кабели в условиях пожара. Это обусловлено его теплоизоляционными свойствами, а также целостностью стенок и отсутствием сквозных трещин в результате длительного воздействия огня.
Монтажные элементы
В коробках могут использоваться различные внутренние каркасные конструкции, а также внутренние и внешние подвесные системы. К ним относятся, прежде всего, металлические уголки для установки во внутренних углах собираемого короба, профили и шпильки для подвешивания к потолку, зажимы для крепления к балкам, саморезы и анкеры для крепления уголков и шпилек.
Внешняя система подвесов представляется предпочтительной, поскольку монтаж внутренних подвесов и рам значительно усложняет процесс установки и ограничивает дальнейший доступ для ревизии кабелей. Расстояние между подвесами должно быть небольшим, так как внешние плиты со временем становятся хрупкими в условиях пожара.
Вентиляционные установки
Предназначен для обеспечения циркуляции воздуха и отвода тепла от бокса в стандартных условиях эксплуатации. Материал вентблока включает в себя надувной материал. Под воздействием высоких температур пожара материал образует теплоизолирующую пену, которая заполняет вентиляционные отверстия. Вентблок устанавливается в заранее подготовленное отверстие в боковой стенке огнестойкого кабельного короба.
Герметик или шпатлевка
Они используются для герметизации стыков огнестойких плит между собой. Они также необходимы для герметизации места установки вентиляционного блока. Перед установкой на их боковые кромки наносится герметик или шпаклевка.
Установка огнестойкого кабельного короба производится в соответствии с инструкцией по монтажу изготовителя. Обозначение и наименование данной инструкции по монтажу указано в соответствующем сертификате по ГОСТ Р 53316.
Процедура сертификации и испытаний огнестойкого кабельного короба
Испытания огнестойкого кабельного короба проводятся в соответствии с методикой ГОСТ Р 53316-2021 "Электропроводка. Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний". В новую редакцию ГОСТ Р 53316 вошли:
- Термин "Огнестойкий ящик" (пункт 3.6)
- Типы огнестойких коробок (пункт 5.2.2.1)
- Количество и размеры испытательных коробок (пункт 5.2.2.2)
- Методы прокладки воздуховодов (п. 5.2.2.2.2-п. 5.2.2.10)
- Схема прокладки кабеля в коробке
- Оценка температуры внутри коробки (Приложение B)
Испытания проводятся в испытательной печи. Внутренние размеры печи составляют не менее 3000×3000×3000 мм. За один отжиг испытывается несколько различных конструкций коробов: от четырехсторонних до односторонних.
Установка каждой конкретной версии бокса производится в соответствии с инструкцией по установке производителя, которая является обязательным приложением к сертификату.
Следующие кабели укладываются в коробку по одному:
- ВВГнг(A) 3X1,5ОК(N, PE) - 0,66
- ВВГнг(А)-b5 Zxb OK (N. PE) - 0,66
- КВВГЭнг(А)-1810×1
Кабели укладываются в короб в соответствии с инструкциями по монтажу, с учетом минимального радиуса изгиба кабеля. Кабель может быть проложен как открыто, так и в кабельных лотках, например, в листовых или лестничных.

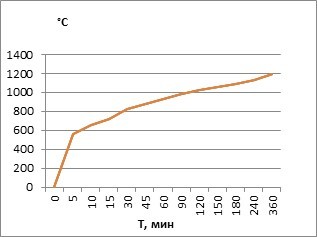

В соответствии с методикой испытаний в камере создается стандартный температурный режим по ГОСТ 30247.0-94, имитирующий стандартный температурный режим пожара. Температура в печи достигает 1200 °C (см. график 1).
Все кабели, проложенные в коробках, подключены к испытательному стенду. С одной стороны каждый кабель подключен к сети через свой автоматический выключатель, с противоположной стороны к каждому кабелю подключена электрическая лампочка. Когда лампочка гаснет, фиксируется время выхода линии из строя. Кабельный короб считается выдержавшим испытание, если все проложенные в нем кабели находятся под напряжением на протяжении всего испытания, то есть автоматический выключатель не срабатывает и токопроводящая жила не разрушается (лампочка не гаснет).
Результаты испытаний указываются в сертификате, где указано время, в течение которого кабель продолжает проводить ток и в нем не происходит короткого замыкания.
По результатам испытаний выдается сертификат, в котором отражена следующая информация:
- Заявитель сертификата. Это первый контактный пункт по всем вопросам, связанным с полученным сертификатом. Заявителем обычно является производитель испытанных огнестойких коробок
- Номер инструкции по монтажу/ТУ. Инструкция по монтажу так же необходима проектировщику или монтажнику, как и сам сертификат. Она включает в себя требования к особенностям монтажа, шагу установки коробки, используемым крепежным элементам и т.д.
- Испытанные конструкции огнестойких кабельных каналов. Перечислены испытанные типы коробов с указанием способа монтажа, толщины стенок, расстояния между креплениями.
- Время сохранения работоспособности коробки в условиях пожара. По результатам испытаний каждой испытанной коробчатой конструкции присваивается время сохранения работоспособности в минутах
Особенности огнестойких коробок
Плиты обрабатываются на участке гидроабразивной резки на заводе в Твери, что обеспечивает высокую точность раскроя (1 мм). При сборке на месте это значительно облегчает монтаж, позволяя собрать коробку как конструктор. Кроме того, поставка готовых деталей позволяет существенно сэкономить на утилизации обрезков досок, которые остаются после саморезов.
Время сохранения огнестойкости короба составляет до 240 минут (при толщине стенки 75 мм). Такой высокий показатель позволяет выполнить нормативные требования по степени сохранения работоспособности короба не только для подземных паркингов, но и при проектировании высотных зданий, медицинских центров. В частности, боксы использовались при строительстве таких знаковых объектов, как небоскреб "Евразия" Московского международного делового центра "Москва-Сити", спортивный стадион "ВТБ Арена", бизнес-центр "Сколково Парк для бизнеса".
