Зачем проектировщики включают в проекты системы управления кабелями?

Обновлено 15 апреля 2024 - 1 месяц назад

Система кабельных каналов - это уникальная система, не имеющая аналогов на российском рынке. Она предназначена для надежной защиты кабелей от агрессивной среды на жилых, коммерческих и промышленных объектах, а также активно используется в транспортной инфраструктуре.

Система легкая, компактная и простая в установке. Кабельный колодец обеспечивает доступ к замене и ремонту кабеля, а резервные трубы позволяют добавлять дополнительные телефонные или силовые линии без необходимости раскопок или повреждения дорожного полотна.

Прокладка кабельной канализации в проекте экономит бюджет

Использование кабельных каналов позволяет снизить стоимость проекта. Это обусловлено следующими факторами:

  • Небольшой вес элементов конструкции позволяет производить монтаж вручную, без использования грузоподъемной техники и большого количества рабочих;
  • снижение транспортных расходов на перевозку пластиковых материалов для строительства кабельной канализации;
  • простота эксплуатации и более длительный срок службы по сравнению с асбестоцементными трубами и бетонными колодцами;
  • Ускоренный монтаж позволяет сократить сроки строительства и быстрее ввести кабельные каналы в эксплуатацию.

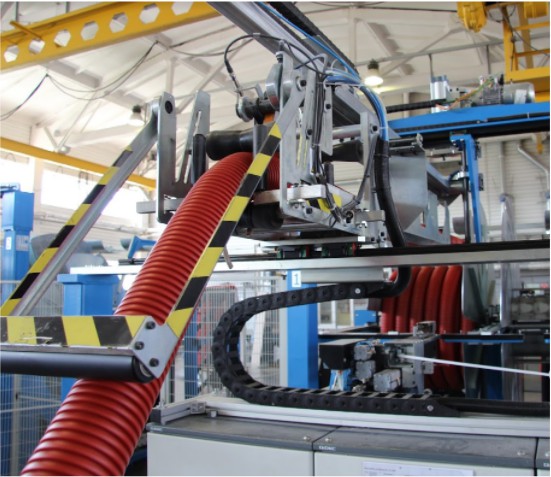

Производство ПНД-труб

Двустенные трубы из ПНД

Гибкие и жесткие двустенные трубы из полиэтилена низкого давления (ПНД) - важный компонент кабельной канализации. Они служат для защиты силовых кабелей, а также линий передачи данных, сигналов и связи (в том числе волоконно-оптических) от механических повреждений, агрессивного воздействия окружающей среды и периодической замены кабеля. Для создания кабельной сети и увеличения скорости монтажа в ассортимент входят: заглушки, переходы, тройники и кластеры для труб различных диаметров.

Для обеспечения целостности кабельной линии под землей, а также в случае открытой прокладки, предусмотрены двустенные трубы с защитой от ультрафиолета и устойчивые к горению категории PV-0.

Двустенные трубы для открытой и скрытой установки в кабельном блоке предназначены для защиты силовых кабелей до 35 кВ. Трубы могут эксплуатироваться как в условиях Крайнего Севера, так и в южных широтах страны.

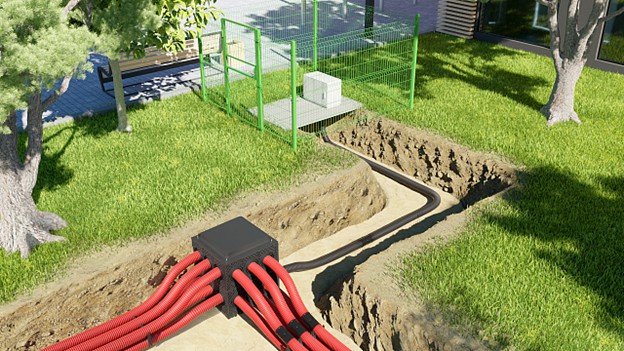

Модульные кабельные колодцы ДКС

Системный подход к производству кабельных систем

Эволюция кабельной системы привела к разработке и производству кабельного колодца. Большой опыт в создании изделий из пластика позволил нам выпустить по-настоящему инновационный продукт - модульный кабельный колодец. В разработке продукта принимали участие научные сотрудники в России и Италии. Система менеджмента качества ISO 9001 позволяет нам быть уверенными в долговечности продукции и обеспечении высокой надежности кабельной сети. Зная и понимая потребность рынка в единой кабельной системе, компания предлагает именно эту модульную систему с возможностью масштабирования.

Модульные кабельные колодцы

Установка колодцев кабельных линий регламентируется нормативной документацией. Установка колодцев производится в траншею на прямых участках трассы на расстоянии не более 150 метров друг от друга. В дальнейшем колодцы используются для текущего обслуживания и ремонта кабельной линии с возможностью демонтажа и замены поврежденных участков кабеля. Ассортимент включает в себя следующие типоразмеры

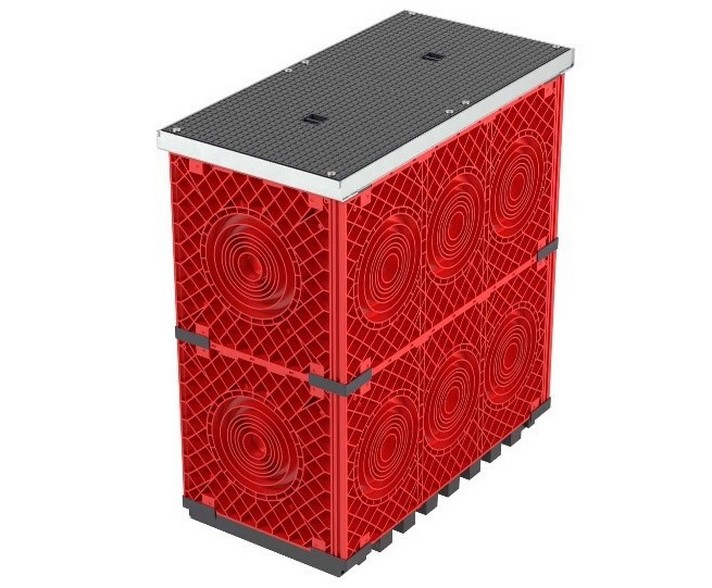

Первый типоразмер
Первый стандартный размер: DSG=750×375×750 мм, 16 втулок

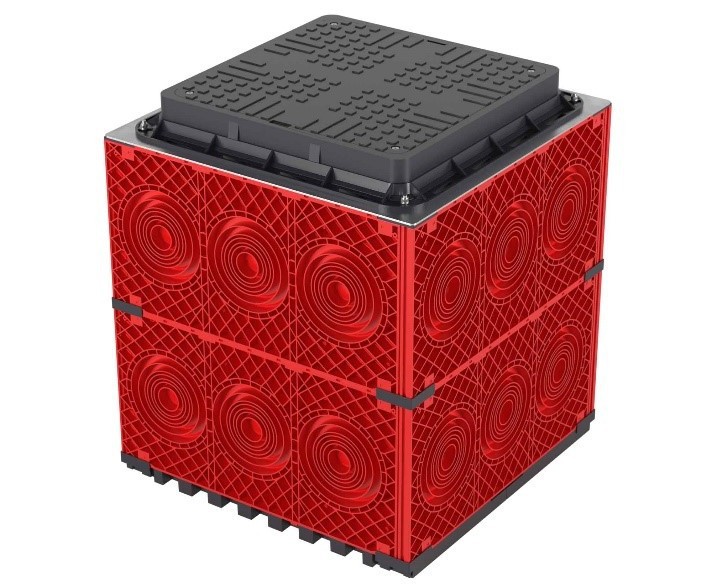

Второй типоразмер
Второй размер: DSG=750×750×750 мм, 24 входа

Металлический каркас

Переходная рама служит для адаптации пластиковой части (корпуса) люка к требуемому типу и размеру люка. Для изготовления рамы используется высокоуглеродистая горячеоцинкованная сталь, что обеспечивает высокие прочностные нагрузки и длительный срок службы колодца. Без капитального ремонта система кабельной канализации может прослужить до 50 лет.

Люк

Для разных зон рекомендуются люки, которые подбираются исходя из величины нагрузки по ГОСТ 3634-99. А15 - это легкие люки с нагрузкой до 1,5 тонн. Они используются в зоне зеленых насаждений, пешеходных зонах. Для предотвращения несанкционированного доступа к люку крышки оснащены запорными устройствами.

Модульный колодец для кабельных каналов

Колодец состоит из пластикового дна и боковых модулей. Сборку следует начинать с дна колодца, а затем прикрепить боковые модули. Дно имеет специальные дренажные отверстия для защиты от затопления. Каждый модуль имеет размеченные выбивные отверстия под необходимый диаметр двустенных труб - от 50 до 200 мм. Материал дна и стеновых модулей может быть в двух вариантах: полипропилен и пропилен с добавлением антипиренов, что обеспечивает устойчивость к горению ПВ-0. Полиамидный угловой замок и паз в боковых модулях надежно соединяют модули колодца. Для дополнительной фиксации модулей в комплект входят четыре угловые пластины.

Внутри колодца предусмотрены крепежные отверстия, позволяющие разместить оборудование или установить консоль. В ассортименте компании представлены все необходимые крепежные и опорные элементы для обеспечения требуемой конфигурации или наполнения колодца. Метизы, поставляемые в комплекте с колодцем, позволяют надежно закрепить элементы конструкции на весь срок эксплуатации.

Области применения системы кабельных каналов

Городские распределительные сети

  • Кабельные линии 0,4-35 кВ
  • Линии связи (включая волоконно-оптические линии связи)

Коммерческая недвижимость

  • Складские и торговые комплексы
  • Бизнес-центры
  • Развлекательные комплексы

Промышленные объекты

  • Металлургические заводы
  • Нефтеперерабатывающие заводы и т.д.

Объекты транспортной инфраструктуры

  • Шоссе;
  • Светосигнальные комплексы;
  • Дорожное освещение.

Железнодорожные пути и связанные с ними коммуникации

Аэропорты и аэродромные комплексы

Морские и речные порты

Преимущества системы кабельной канализации:

  • Срок службы инженерной системы составляет не менее 50 лет.
  • Высокая устойчивость материалов к воздействию влаги.
  • Устойчивость к землетрясениям.
  • Химическая стойкость пластиковых компонентов к агрессивным средам.
  • Нет необходимости в специальном оборудовании для перемещения, установки и монтажа кабельных каналов.
  • Небольшая зона для хранения продуктов.
  • Вся продукция сертифицирована и подтверждена результатами испытаний.
