Зал "Зарядье" расположен в самом центре Москвы на территории одноименного парка, на месте бывшей гостиницы "Россия". Здание зала - 21 973 метра, что составляет 4 наземных и 2 подземных этажа - было спроектировано ООО "Тезерв" по заказу ОАО "Мосинжпроект". Главным архитектором проекта выступил Андрей Травкин.

Вопрос пожарной безопасности обсуждался на всех этапах проектирования и строительства. О том, как это было реализовано, рассказали Игорь Бейдулин, инженер по пожарной безопасности и противопожарной защите зала "Зарядье", и Олег Соловьев, главный инженер.

Система пожарной безопасности зала состоит из 1344 пожарно-дымовых, оптико-электронных и адресно-аналоговых извещателей марки ИП 212-64-R3, 28 аспирационных извещателей Vesda Xtralis. Сам зал оборудован внутренним противопожарным водопроводом и автоматическими системами пожаротушения и спринклерного пожаротушения. А помещения для хранения музыкальных инструментов, серверные, этажные коммутационные центры, комнаты звукового оборудования, студии звукозаписи оборудованы установками газового пожаротушения "МПА - NVC1230" производства "Пожтехника", чтобы в случае чрезвычайной ситуации вода не повредила оборудование. Всего таких помещений 39. Помещения звукового и светового оборудования зала "Зарядье" дополнительно оборудованы противопожарными шторами производства ООО "Феникс". Кабельный коллектор защищен модулями порошкового пожаротушения.

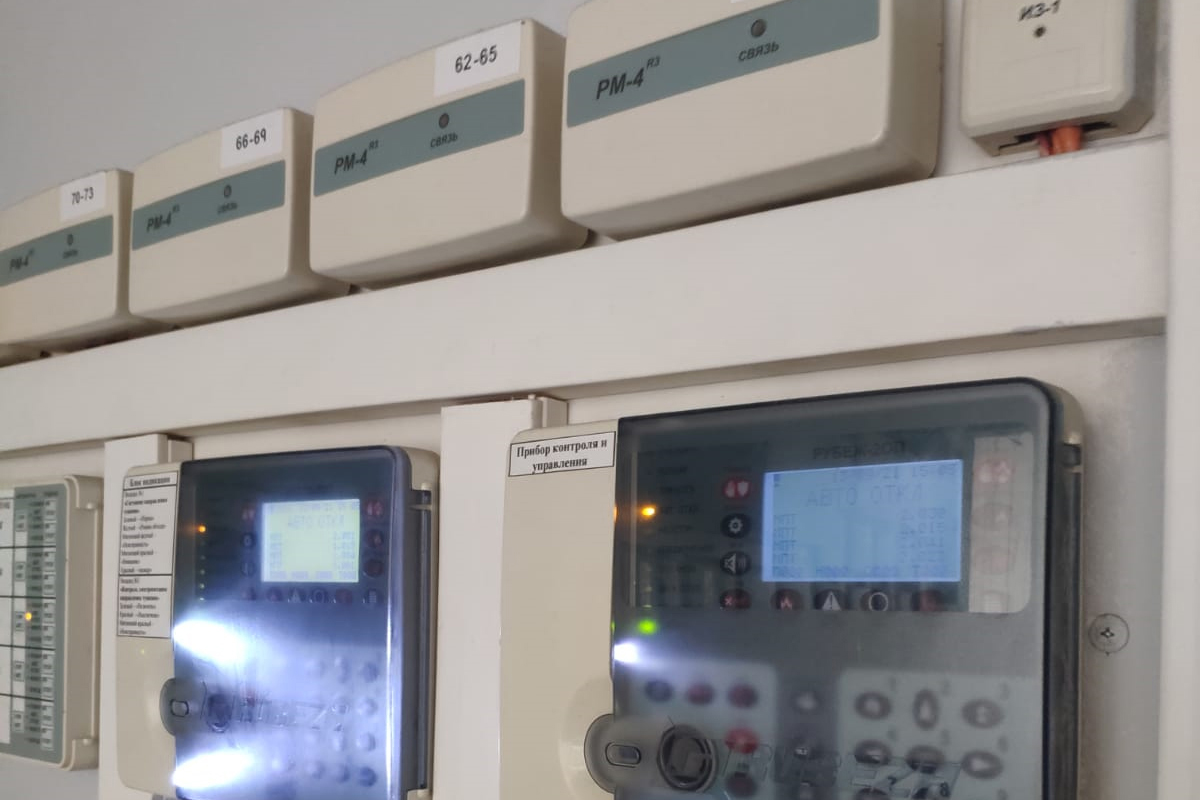

Система пожарной безопасности в зале

Многолучевая двухспектральная система дымовых извещателей Vesda Open-area Smoke Imaging Detection (OSID) Xtralis отвечает за атриумную часть зала "Зарядье". Система OSID основана на двухдиапазонном луче и технологии оптической визуализации. Это делает решение недорогим, простым в установке и решает проблемы линейных извещателей, такие как ложные сигналы и сложности с калибровкой.

В системе пожарной сигнализации и управления эвакуацией (СПУЭ) используется оборудование SONAR. В то же время в зале "Зарядье" используется система сигнализации 4-го типа, которая разделена на 9 зон сигнализации с обратной связью для каждой зоны.

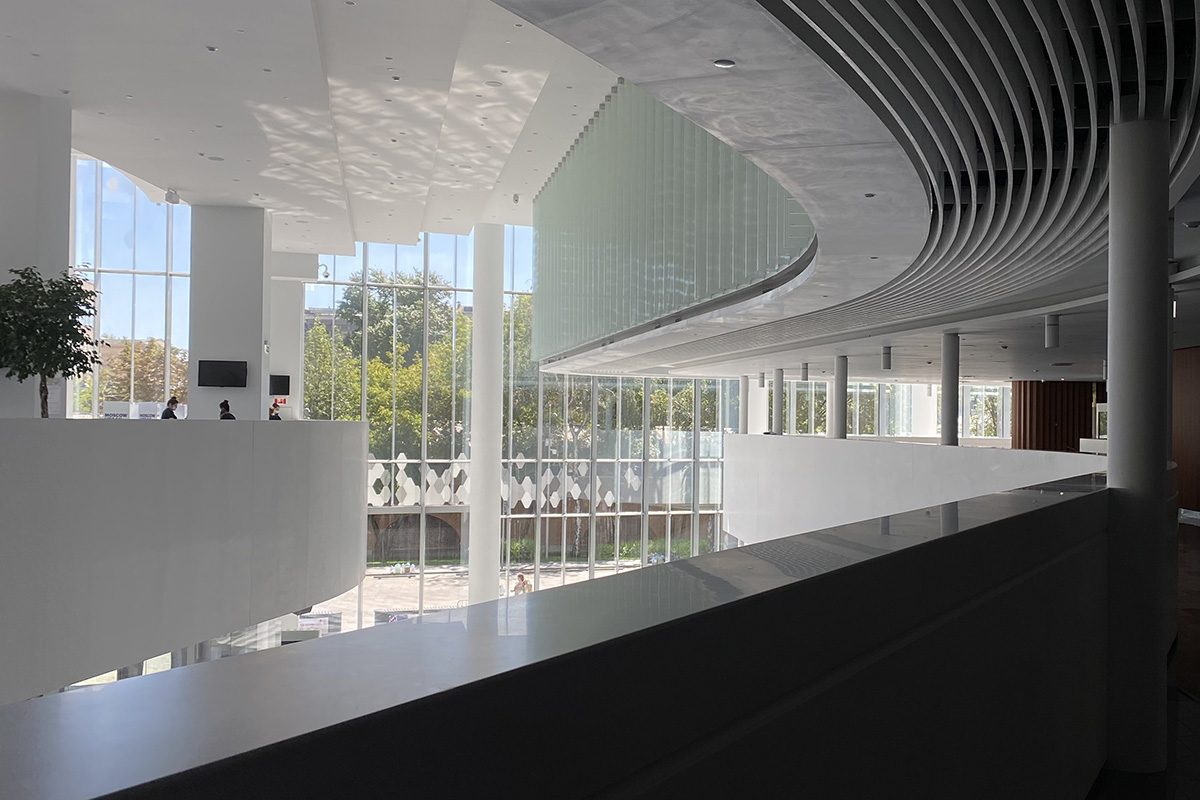

Фойе

Система противодымной защиты здания включает 92 вентиляционные установки, 153 противопожарных клапана и огнезадерживающих клапана, а также машины дымоудаления, системы подачи воздуха в лестничные клетки, лифтовые шахты и холлы, а также системы компенсации объема удаляемого воздуха и продуктов горения. Кроме того, установлены дымовые завесы, которые управляются по сигналу от автоматической системы пожарной сигнализации.

Системы пожарной безопасности дополнены 13 зонами безопасности для маломобильных групп населения (MSG) - это "комнаты", где маломобильные зрители могут дождаться помощи спасателей во время чрезвычайной ситуации. Все они оборудованы системой подачи воздуха, которая не позволяет дыму проникать внутрь. В холодное время этот воздух дополнительно подогревается до +18°C электрическими нагревателями, имеющими защиту от перегрева. Предел огнестойкости двери зоны MGN составляет 60 мин.

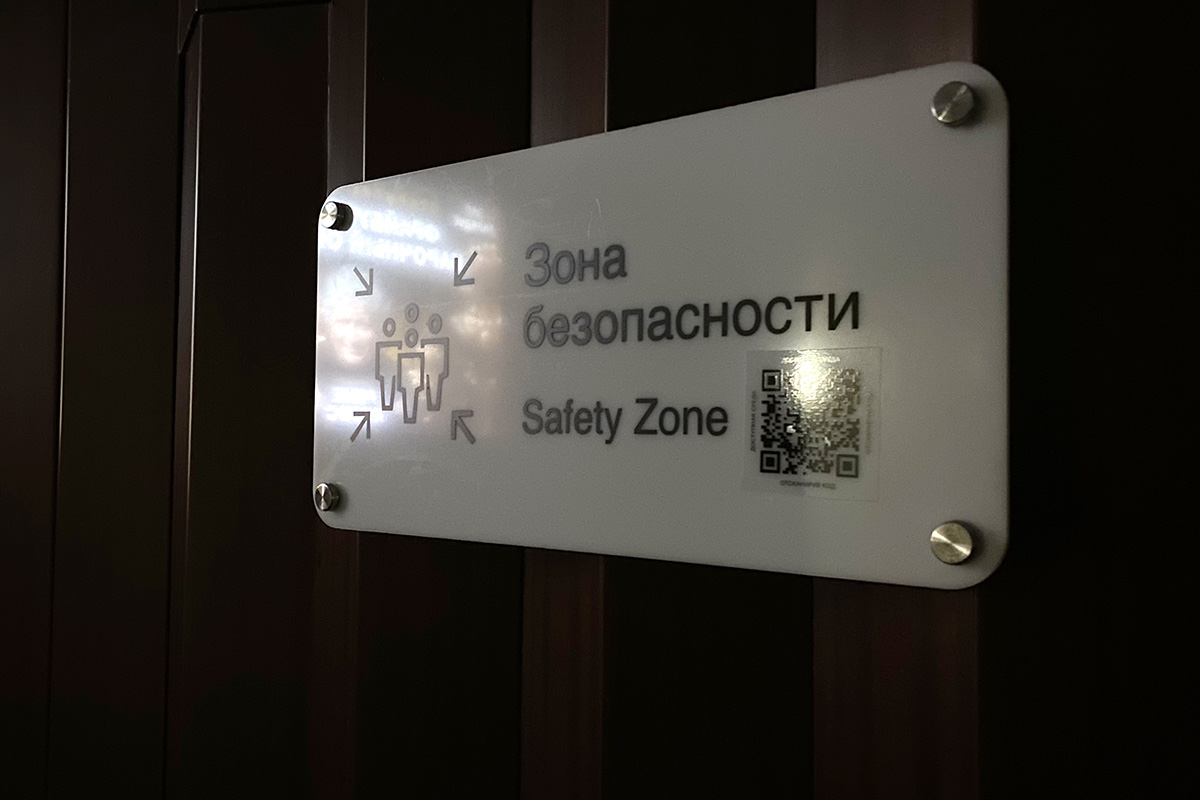

Указание зоны безопасности для MSN

О Большом зале и предпочтениях при выборе производителей систем пожарной безопасности

Зал "Зарядье" имеет 4 наземных и 2 подземных этажа. Внутри расположены Малый и Большой зрительные залы. Большой зрительный зал рассчитан на 1500-1600 мест. Их точное количество зависит от того, как будет использовано пространство над трансформируемой оркестровой ямой. Сам зрительный зал также может трансформироваться: около 640 мест в партере и 120 за сценой можно превратить в единое плоское пространство для проведения мероприятий, например фуршетов. В Большом зале также установлен духовой орган, один из крупнейших в России.

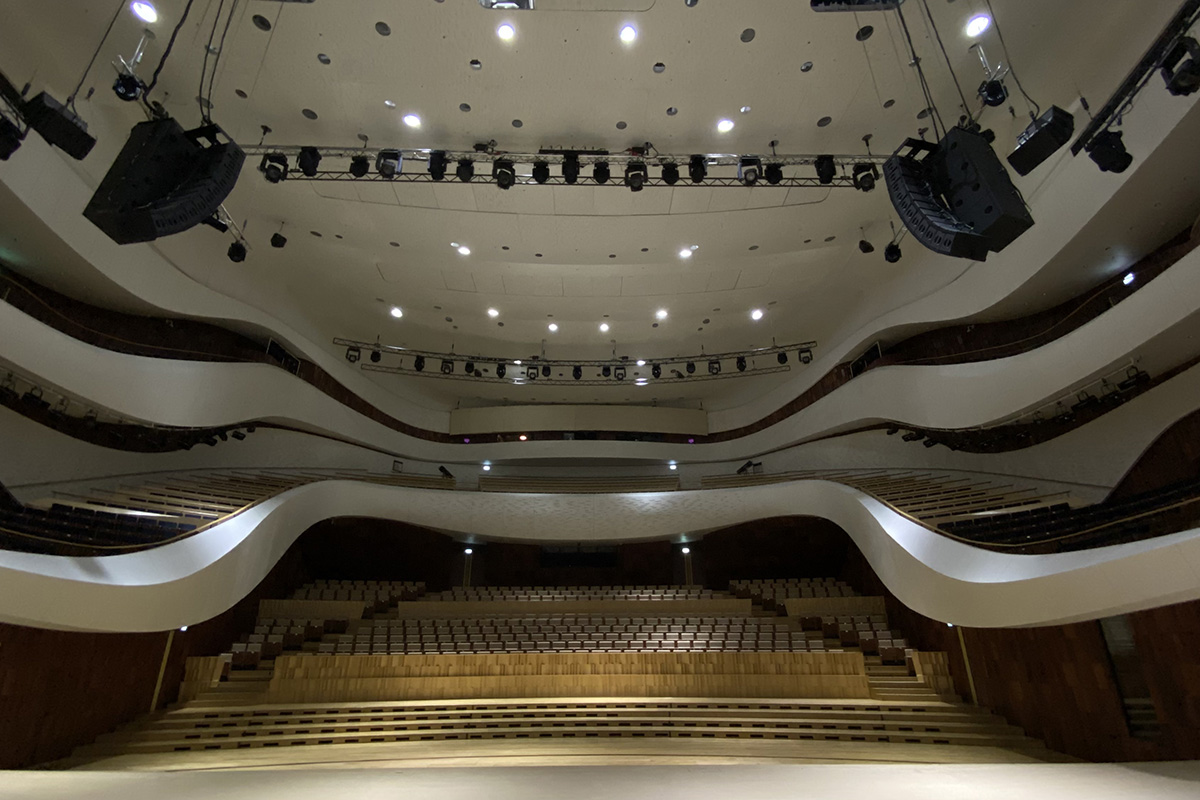

Большой зал. Вид со сцены

На концерты в зале "Зарядье" зрители попадают через главный вход здания. Сотрудники проходят через служебный вход. Именно так мы с Игорем Бейдулиным входим в зал, чтобы ознакомиться с системами пожаротушения зала.

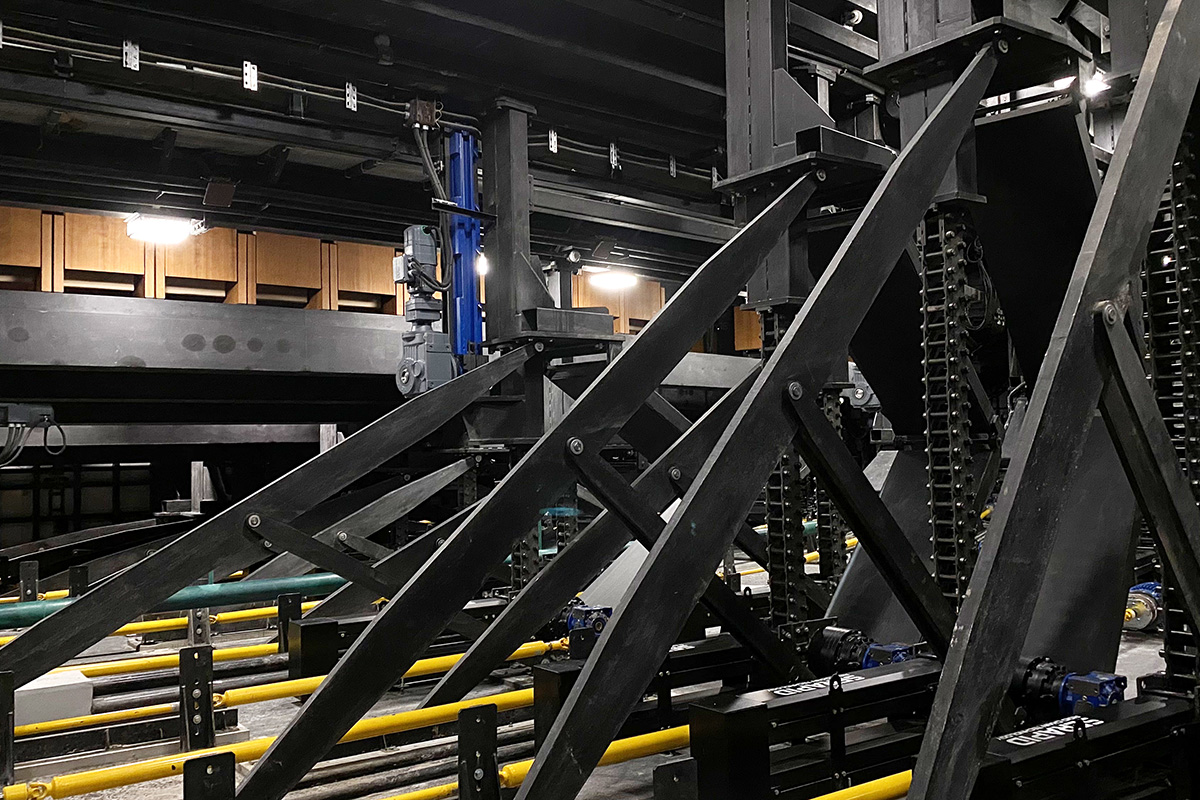

Большой зал. Механизмы трансформации зрительских рядов

Большой зал - это зал-трансформер: динамические механизмы позволяют изменять пространство сцены и партера, например, убрать часть или все зрительские места, или изменить конструкцию сцены. Например, можно убрать все сиденья партера и амфитеатра вниз, поднять ровный пол до уровня сцены и получить плоское пространство. Именно в таком формате трансформации прошла инаугурация мэра Москвы в 2018 году.

Акустика в зале обеспечивается самим пространством, его архитектурно-планировочным решением, а также комплексом специальных пород дерева и материалов для отделки зрительских мест. Этот проект был разработан японскими специалистами.

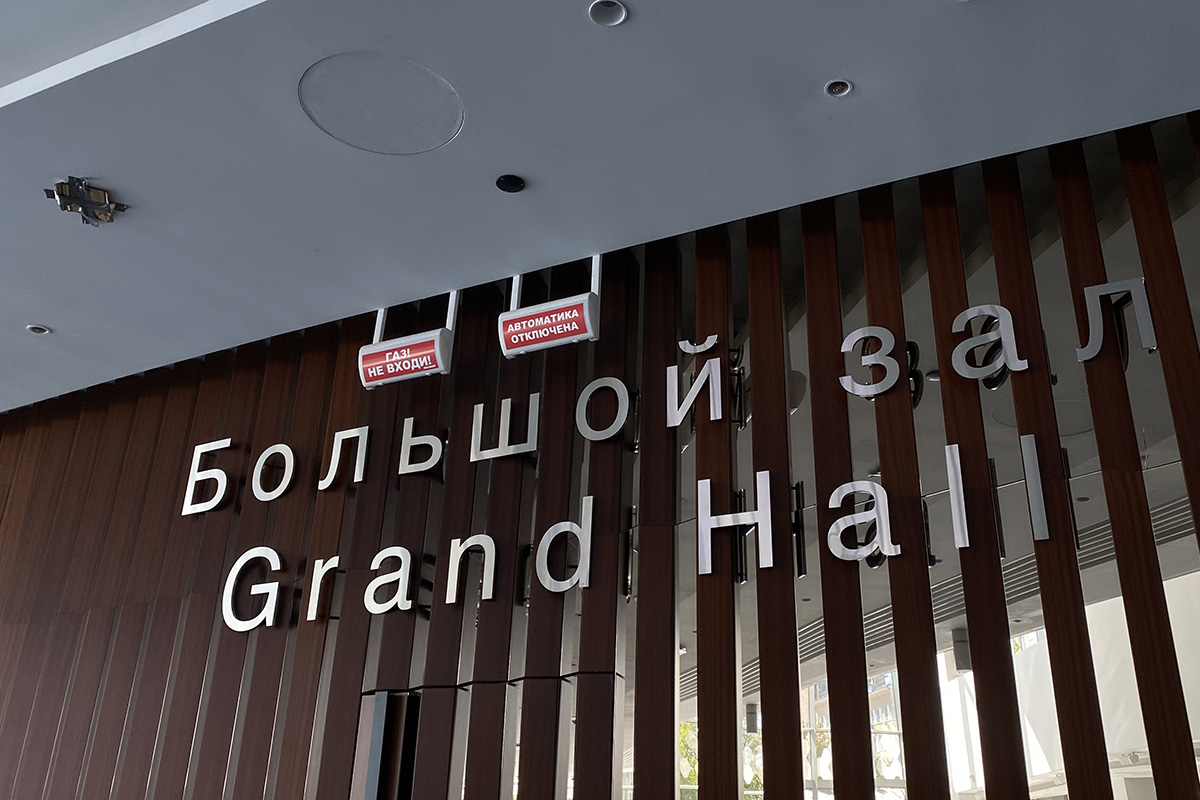

Большой зал. Аварийные знаки

За высоким рельефным потолком Большого зала спрятано коммуникационное, световое и звуковое оборудование, которое спускается в зал через специальные люки. Там же расположены системы противопожарной защиты.

Игорь Бейдулин рассказал, что здание зала "Зарядье" оснащено системами противопожарной защиты различных типов и марок как отечественных, так и зарубежных производителей: Аспирационные системы Vesda Xtralis, дымовые извещатели, многолучевые двухспектральные дымовые извещатели Vesda OSID Xtrails, спринклеры, противодымная защита, зоны пожарной безопасности для маломобильных граждан и так далее.

- У нас представлено оборудование самых разных типов и марок, среди которых есть отечественные и зарубежные экземпляры. Проектировщики зала "Зарядье" выбрали лучшее из того, что есть на рынке, и проверили, чтобы оборудование интегрировалось друг с другом. И все, что у нас есть - системы аспирации, извещатели, модули пожаротушения и т.д. - сочетается друг с другом на базе Рубеж-2ОП Игорь Бейдулин говорит: " Интеграция - это важно. Например, если необходимо оборудовать новое или уже существующее помещение, нужно иметь возможность взять прибор, который прост в использовании и может быть интегрирован в существующую систему без "костылей".

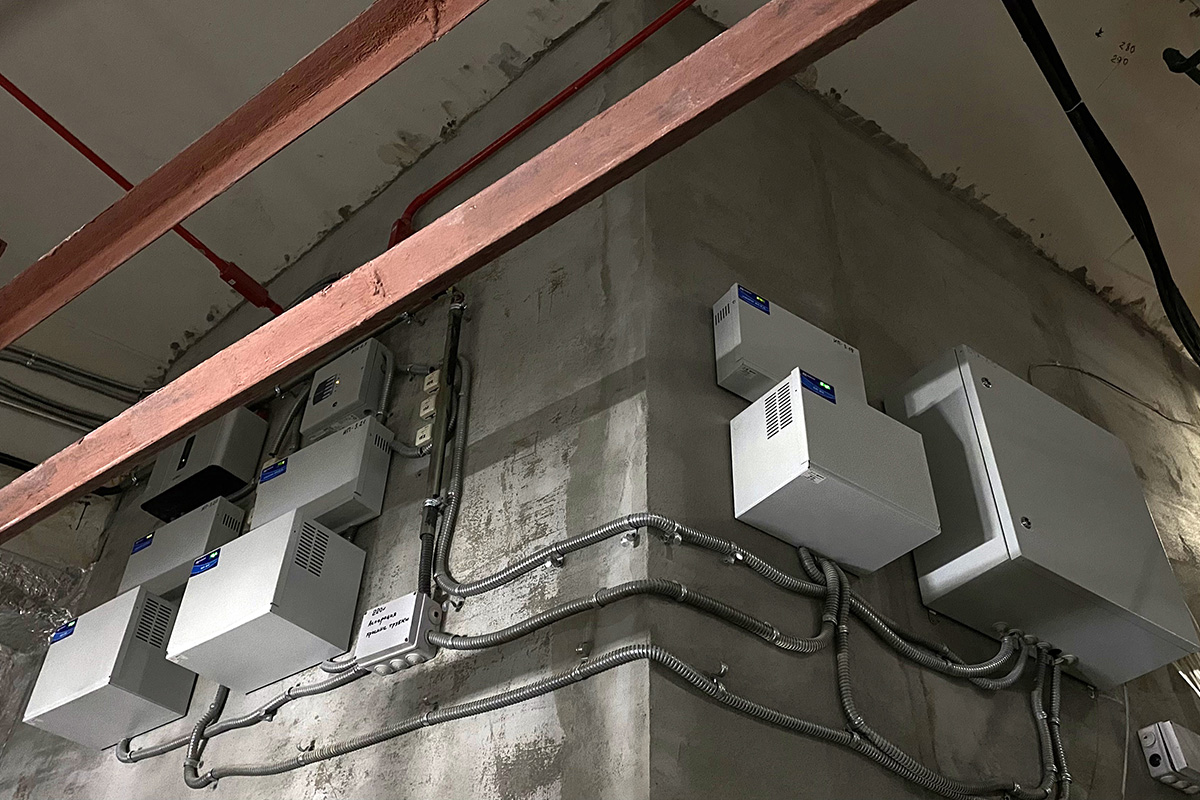

Система аспирации

Игорь Бейдулин не спешит называть какого-либо производителя лучшим или худшим, он говорит, что сравнивать довольно сложно, поскольку сами системы имеют разные функции.

Охранная зона и противопожарные системы зала "Зарядье"

Из Большого зала мы переходим за кулисы. Игорь Бейдулин показывает нам помещение, где находится станция пожаротушения. Здесь находится насосное оборудование Grundfos, шкафы управления насосами и задвижками, поставленные на объект ООО "ТД "Рубеж", запорная и другая аппаратура. При срабатывании пожарной сигнализации автоматика в помещении удалит воздух из труб, и вода под давлением пойдет дальше по отсекам и потушит пожар.

Весь зал "Зарядье" разделен на 8 секций пожаротушения. Потолочно-решетчатая часть Большого зала защищена системой воздушно-спринклерного пожаротушения. Это трубопроводы, заполненные воздухом под давлением, которое поддерживается компрессорами насосной станции пожаротушения. Управление системой осуществляется с помощью спринклерно-дренчерной установки КПУУ "Спринт" от ЗАО ПО "Спецавтоматика".

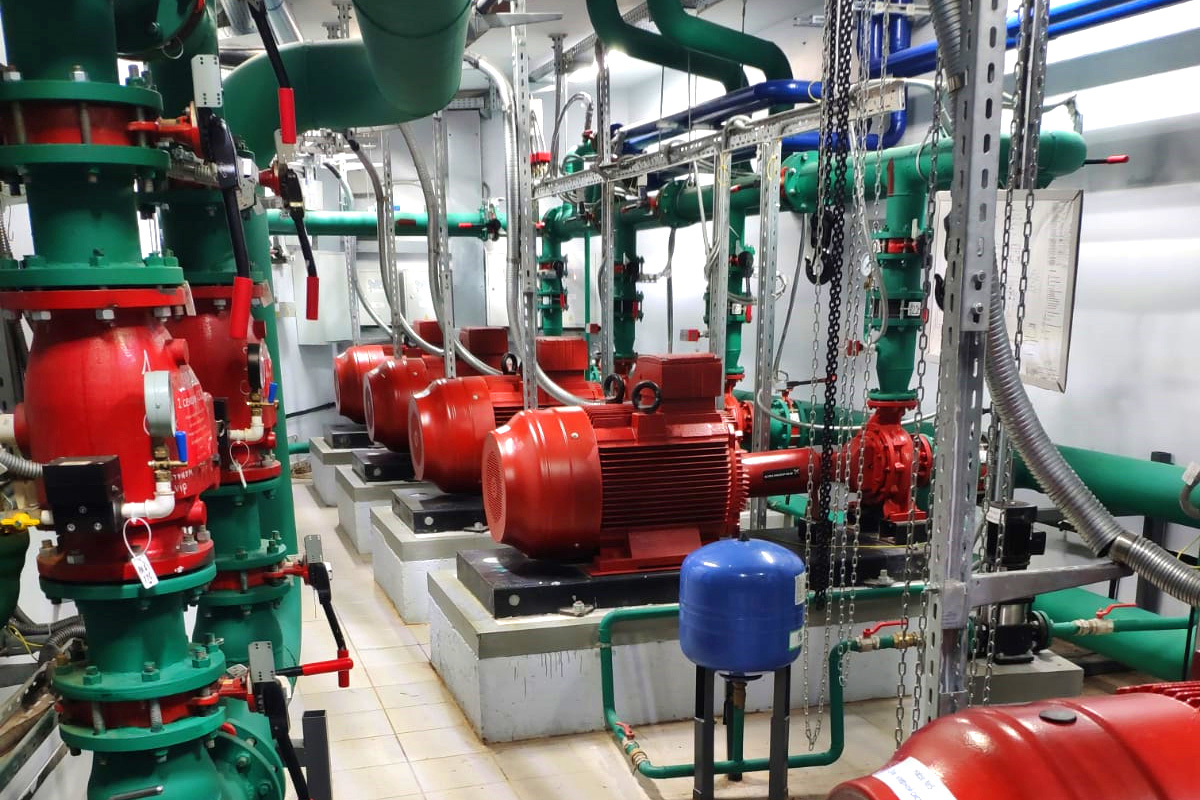

Пожарная станция

Скрытые спринклеры работают при температуре 57°C, а скрытые крышки - при 50°C. В пространстве над акустическим потолком устанавливаются спринклеры без комплекта скрытого монтажа с рабочей температурой 57°C.
Пожарные краны с датчиком поворота подключаются к подающим трубопроводам спринклерной и дренчерной систем. Для достижения нормативного времени от момента срабатывания спринклера или клапана, установленного на воздушном трубопроводе, до начала подачи огнетушащего вещества используются газовые педали и эксгаустеры (Ду50). Они подключаются к подающим трубопроводам спринклерно-дренчерной установки и располагаются на верхнем техническом этаже.

Игорь предлагает пройти в одну из зон IHH, чтобы я мог увидеть, как устроено помещение изнутри. Это небольшое помещение с массивной огнеупорной дверью, бетонными стенами и полом. Воздух в помещение поступает через систему вентиляции. Это делается для того, чтобы в помещении было избыточное давление, не позволяющее дыму проникать внутрь. Когда дверь за нами закрывается, Игорь вызывает диспетчера с помощью пульта связи, расположенного рядом с дверью. На пульте также есть инструкции и номер зоны, по которому можно вызвать диспетчера, а также количество людей в зоне во время реальной чрезвычайной ситуации.

Фойе, двухспектральный детектор дыма

В зале "Зарядье" есть особая часть, которая отличается довольно сложной архитектурой: высота потолка составляет 2-2,5 этажа, а вместо стен - огромные окна с одной стороны и балкон второго этажа с другой. Здесь невозможно разместить простой пожарный извещатель так, чтобы он хорошо справлялся со своей работой, объясняет Игорь Бейдулин, поэтому используется многолучевой двухспектральный дымовой извещатель, работающий по системе OSID. Фотодетектор этой системы способен распознать до семи излучателей, передающих уникальную последовательность ультрафиолетовых и инфракрасных импульсов. Он также воспринимает информацию о состоянии контролируемой среды в двух диапазонах. После обработки эта информация передается на светодиодную индикацию, на реле неисправности и пожарной сигнализации, а также на пульт дистанционного управления. Кроме того, извещатель имеет внутренний подогрев для предотвращения образования конденсата на оптической поверхности. Всего в зале "Зарядье" было установлено 26 таких извещателей.

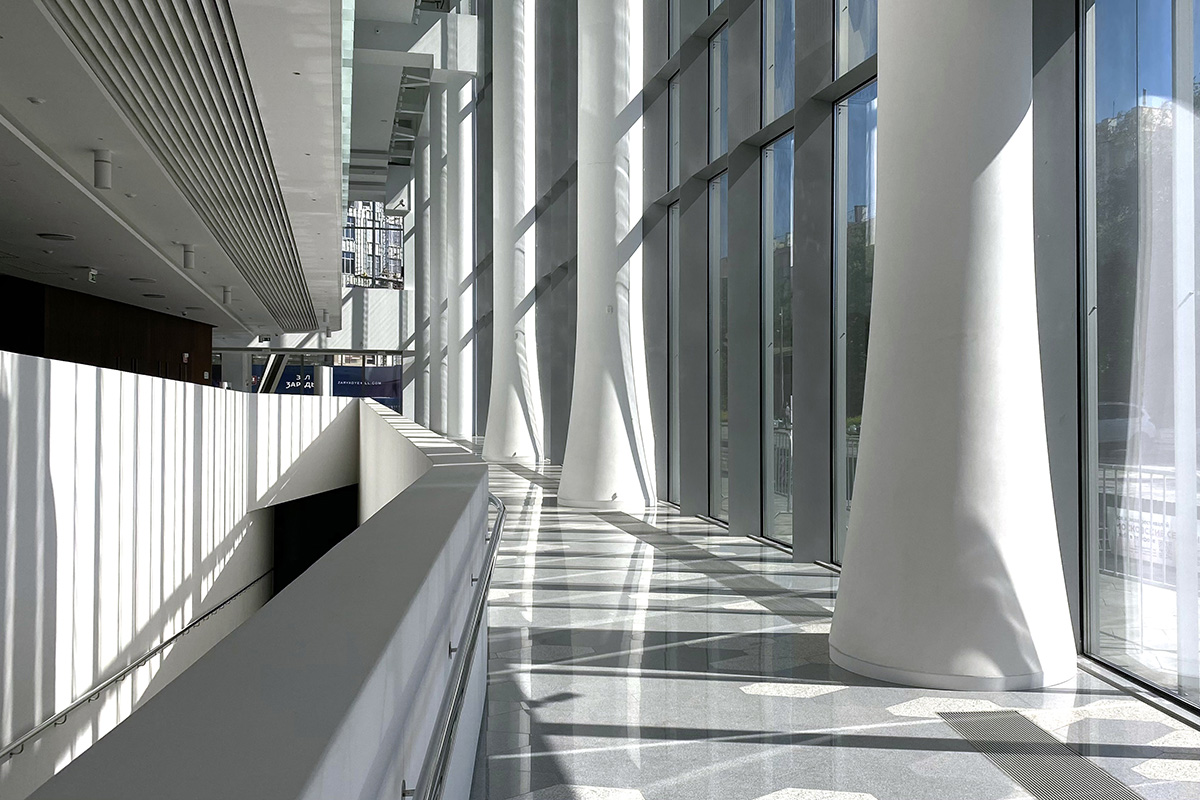

Фойе

Тушение пожара в малом зале и газовом баллоне

Изначально в "Зарядье" планировался только Большой зал, а тот, что сейчас называется Малым, должен был использоваться только для репетиций. Но сейчас оба зала используются для выступлений и подготовки к ним.

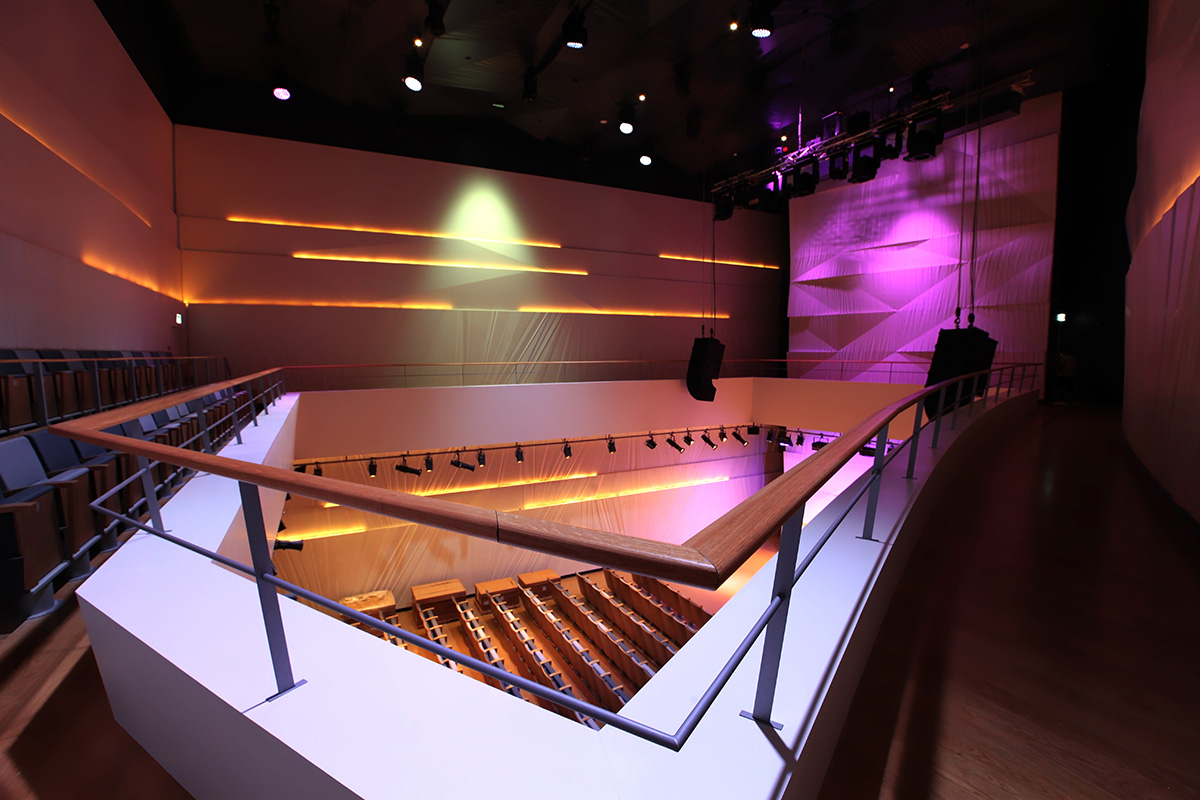

Малый зал. Вид сверху

Помещение Малого зала небольшое и скромное, но хорошо оборудованное. Игорь Бейдулин обращает внимание на занавес - помимо обычных систем пожаротушения, Малый зал оборудован системами дрейфового пожаротушения, защищающими акустический занавес.

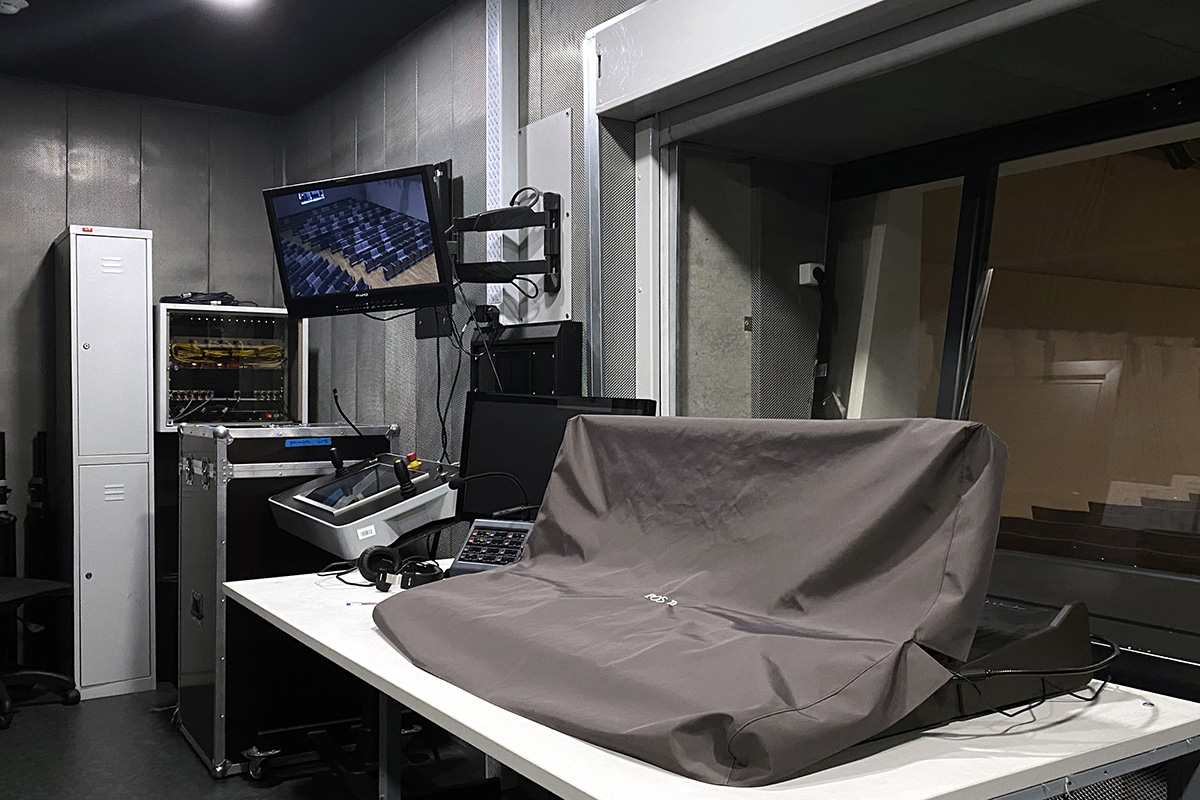

Комната для звукооператоров и осветителей в Малом зале

В комнате звукооператоров и осветителей оборудование защищено специальными противопожарными шторами и системой газового пожаротушения.
- Во время пожара она будет опущена, чтобы защитить помещение от пламени, если оно начнется со стороны зрительного зала, - говорит Бейдулин , раздвигая часть ткани, опущенной, как занавес, перед окном, выходящим в зрительный зал. Чтобы вода не испортила дорогостоящее оборудование, используется газовое пожаротушение.

Решетки и система аспирации Grand Hall

Колонны - это верхняя часть сцены, на которой размещаются прожекторы, звуковое оборудование и другая подвесная аппаратура. Колонны выполнены в виде решеток, чтобы было удобнее опускать оборудование в зал.

Дымовые трубы над Большим залом представляют собой три яруса решетчатого перекрытия и мощные несущие конструкции, покрытые специальной защитой, похожей на фольгу. Такая многослойная "обертка" является противопожарной защитой, которая позволит зданию довольно долго сопротивляться в случае пожара. В открытом пламени, не меняя своих свойств, конструкции продержатся 150 минут.

На каждом из уровней решетки установлены системы пожаротушения: шкафы, трубы, системы аспирации и т.д.

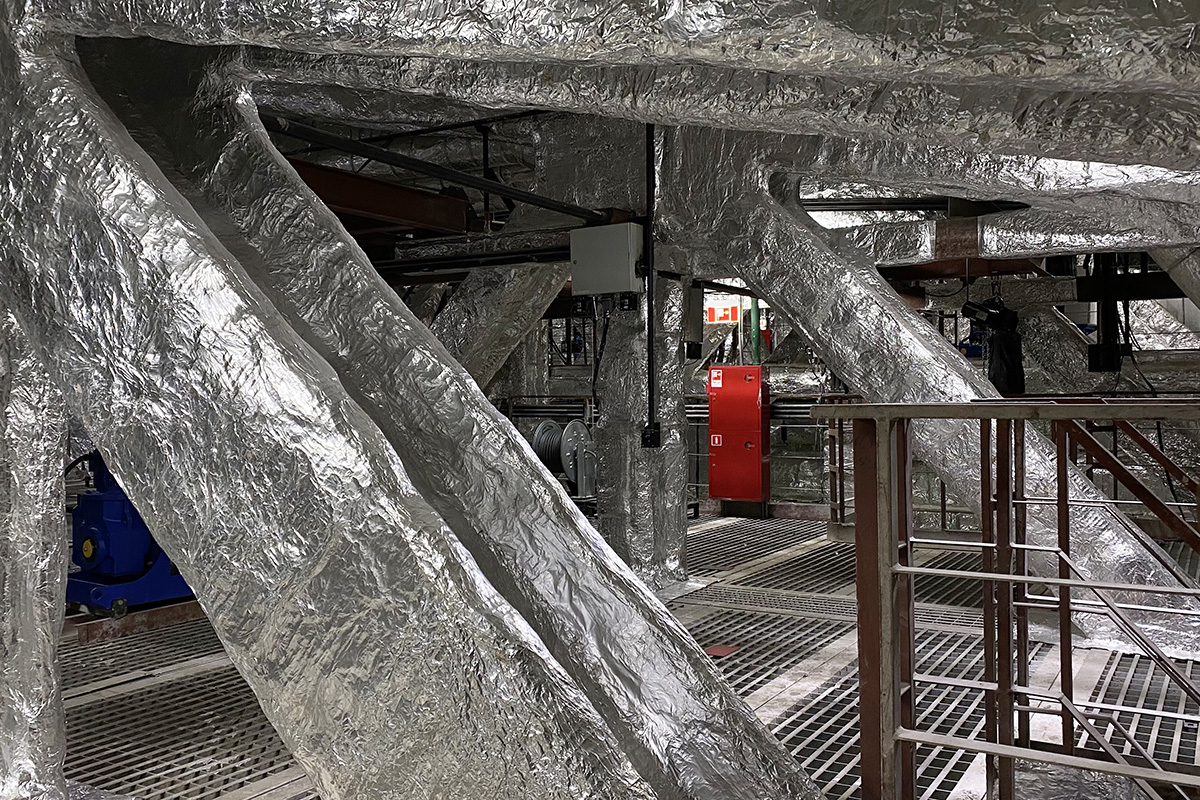

Огнезащита решеток

На одном из верхних уровней решетки Игорь Бейдулин обращает мое внимание на пол: "Видите экран? Он нужен для того, чтобы обеспечить срабатывание спринклера. Здесь нет привычного потолка, потому что пол решетчатый, поэтому нужно было установить некое его подобие, чтобы тепло от огня экранировалось и спринклерная система работала правильно". И тут он делает важное замечание: "Все системы пожаротушения в Большом зале будут работать только в том случае, если сигналы будут поступать от двух разных систем обнаружения пожара.

Чтобы предотвратить подачу огнетушащего вещества в момент ложного срабатывания и не повредить имущество зала, трубопроводы заполняются воздухом под давлением в режиме ожидания. Только при срабатывании автоматического пожарного извещателя и спринклера трубопроводы заполняются огнетушащим веществом.

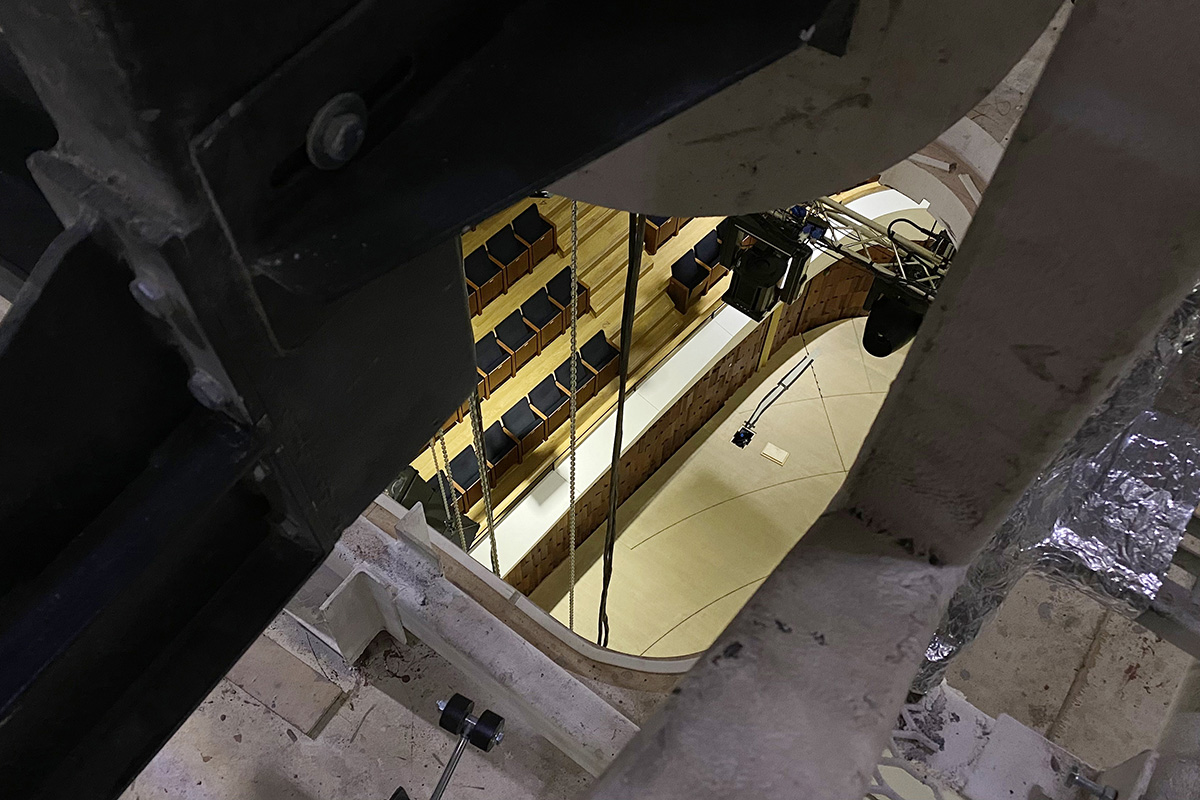

Вид на Большой зал с решетки

В глубине решеток Игорь Бейдулин указывает на белые трубки, прикрепленные то тут, то там к несущим конструкциям. Это система аспирации. Трубные элементы тянутся к нижнему ярусу решеток и выводятся в Большой зал через его потолок для отбора проб воздуха. На другом конце, в глубине решеток, находятся небольшие шкафы с блоками управления и анализаторами состава проб, собранных через систему аспирации.

Пробы воздуха для анализа берутся 24 часа в сутки. Системы могут определить не только состав пробы, например, дым, газ, пыль, но и самое начало пожара. Сценический дым, который может использоваться во время выступлений, может быть проанализирован системой аспирации, и дым не будет зарегистрирован.

Зал имеет еще несколько противопожарных особенностей. Во-первых, лестницы, по которым будет происходить эвакуация в случае пожара, оборудованы системой подачи воздуха. Он создает избыточное давление и препятствует проникновению огня на лестничные марши. Во-вторых, контрольные комнаты оборудованы противопожарными шторами, примерно такими же, как в залах управления. Они разворачиваются почти за минуту и отделяют коридор зала от самого помещения.

Еще один такой же лист выходит из-под потолка в фойе возле лестницы на второй этаж. Это противодымный барьер, который не даст дыму распространиться на верхние этажи и поможет упростить процесс эвакуации.

О ложных тревогах

Олег Соловьев, главный инженер зала "Зарядье":

Что касается ложных срабатываний, то они, конечно, есть, но раньше их было больше. Дело в том, что впервые после открытия строительная пыль некоторое время оставалась в воздухе, даже при уборке. Из-за этого нам пришлось поменять огромное количество фильтров на вентиляционных установках. Кроме того, случались ложные срабатывания из-за ошибок, которые могли быть допущены при монтаже. Но, конечно, с момента открытия ситуация кардинально изменилась.

Единственное, что мы сейчас заменяем - это вышедшие из строя приборы на такие же новые, чтобы поддерживать систему в технически исправном состоянии.

О профилактических мерах

Игорь Бейдулин, инженер по пожарной безопасности и противопожарной защите зала "Зарядье":

Мы проводим профилактику, техническое обслуживание и планово-предупредительный ремонт всех наших систем. Здесь мы также сталкиваемся с трудностями, поскольку должны работать в соответствии со стандартными процедурами.

Дело в том, что они были написаны очень давно, еще в советское время. И, конечно, в этих нормах не учтены новые виды работ, например, аспирационные установки, вентиляционные машины, обеспечивающие напор воздуха в зонах безопасности, и т.д. Мы стараемся найти подобные виды работ в других нормативных документах, чтобы учесть их и использовать в своей работе.

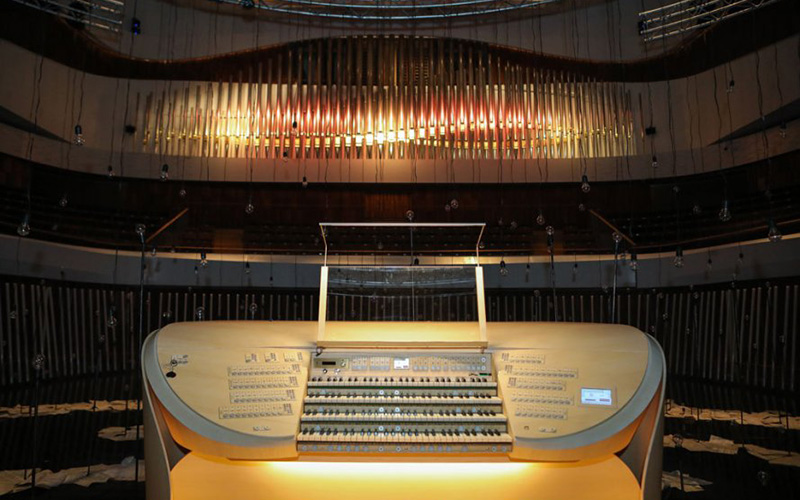

Клавишный и духовой орган Muhleisen

Орган французского производства, установленный в зале "Зарядье" в 2019 году, подлежит охране как ценный объект национального культурного и художественного наследия. Его фасад, видимый зрителям, - лишь малая часть. Остальное находится за фасадными трубами, в органной нише Большого зала, которая разделена на три уровня металлическими балками. Этот инструмент имеет довольно сложную структуру: электрические компрессоры, воздуховоды, духовые доски с трубами, абстракции, соединяющие клавиши с клапанами труб, четыре мануала и педальные клавиатуры, различные переключатели и центральный процессор. Внутри органа Muhleisen находится 5 737 труб различной формы и длины, которые имитируют звучание флейты, скрипки, трубы, гобоя, кларнета, фагота и т. д. Еще 135 труб расположены на фасаде. Чтобы звук и акустические качества органа соответствовали высокому художественному уровню мира, древесина, из которой изготовлен корпус инструмента и многочисленные деревянные трубы, в процессе производства не подвергалась никакой специальной огневой обработке.

Олег Соловьев, главный инженер зала "Зарядье":

Здание зала "Зарядье" не является типовым и уникальным. Поэтому при разработке специальных технических условий возникли сложности, связанные с органом Большого зала. Сам орган установлен в отдельном помещении, но при входе в зал мы видим его фасад - трубы органа. Получается, что помещение для органа и помещение зала являются парными. Согласно правилам, в смежных помещениях должны быть установлены одинаковые типы систем пожарной безопасности. То есть, например, система водяного пожаротушения, установленная в Большом зале, должна быть установлена и в органе. Но орган - это прежде всего дерево. Если один раз залить его водой, то с инструментом можно попрощаться. А ведь он является жемчужиной нашего концертного зала. Поэтому органный зал оборудован только системой пожарной сигнализации. Для этого мы согласовали отдельные НТИ на проектирование систем пожарной безопасности разных типов для смежных помещений.

Системы противопожарной защиты снаружи здания зала "Зарядье

Часть систем противопожарной защиты выходит за пределы здания "Зарядье Холл". Прежде всего это системы дымоудаления и воздухозабора. Свежий воздух поступает через специальные решетки, а дым удаляется через трубы, которые расположены со стороны парка и больше похожи на дизайнерские опоры, удерживающие стеклянный потолок амфитеатра.

Под землей, в районе трибуны и кресел перед медиафасадом, находится пожарный резервуар объемом 720 кубических метров с запасом воды. Он был специально разработан для обеспечения безопасности зрительного зала в случае, если системы пожаротушения перестанут снабжаться водой из "Мосводоканала".

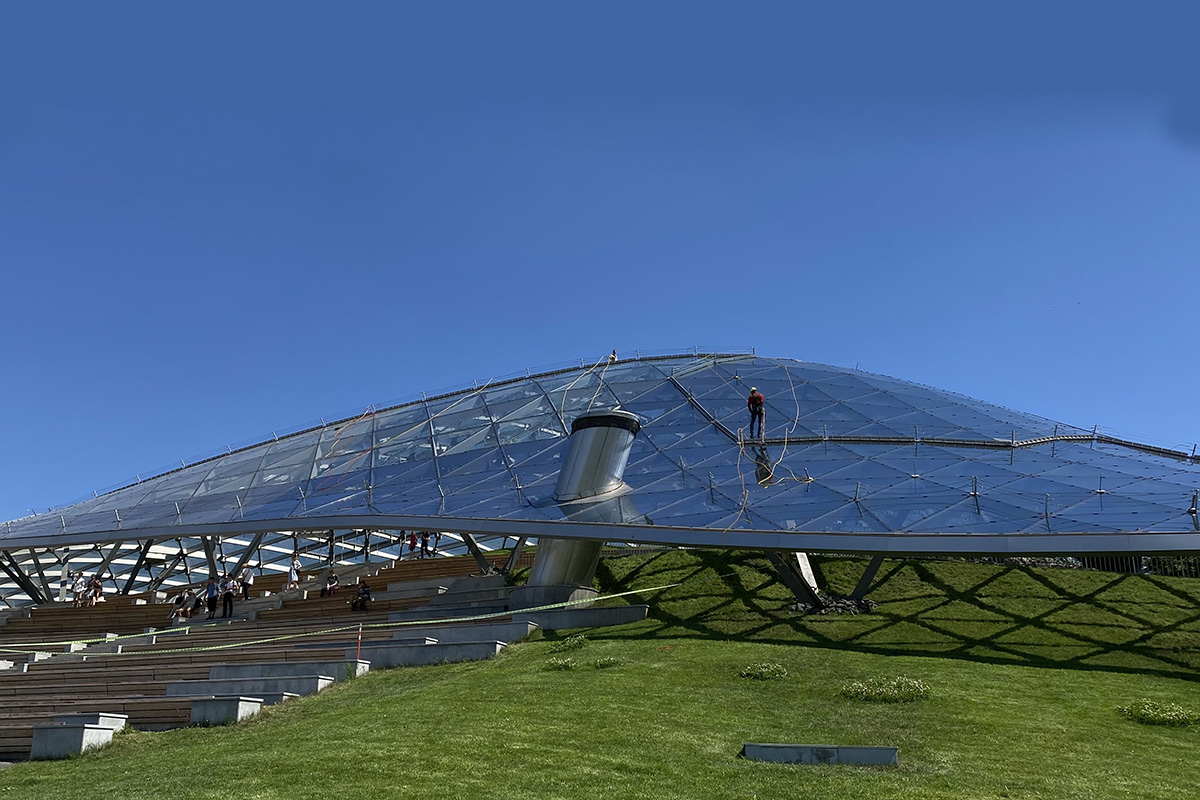

Стеклянная кора парка "Зарядье" над крышей зала. Труба дымоудаления

Об актуальности страхования от огня

Кирилл Патрикеев, ведущий юрисконсульт зала "Зарядье":

Само здание зала "Зарядье" не застраховано, у учреждения нет такой обязанности по закону. Застрахованы только лифты, так как это опасный производственный объект. Мы не пользуемся услугами FM Global, так как они не участвуют в госзакупках, в рамках которых мы работаем по 44-ФЗ "О закупках".

В вопросе страхования все сводится к оценке ущерба. Во-первых, невозможно заранее определить точный ущерб - это вопрос оценки. Во-вторых, стоимость страховки будет зависеть от того, о чем договорятся страхователь и страховщик, ведь первый хочет получить как можно больше денег, а второй - заплатить меньше. Поэтому важно, по какой методике оценивается причиненный ущерб, в какой форме он выражен, кто является причинителем вреда. Если ущерб причинен по вине человека, следует судебное разбирательство, страховщик выплачивает клиенту компенсацию, после чего он может подать регрессный иск к виновнику-виновнику ущерба.

В действительности никто не хочет заниматься всем этим. Кроме того, нанимать страховщика для оценки риска дорого. Ведь чем выше категория риска, тем выше стоимость страховки - для такого здания, как наше, она будет довольно высокой.

Сама оценка ущерба больше ориентирована на материальный ущерб, чем на здоровье людей. Дело в том, что если объект грамотно спроектирован и построен, можно свести к минимуму причины, по которым человек может пострадать даже в случае серьезных аварийных ситуаций.

При оценке рисков финансовая сторона вопроса выглядит примерно так: устанавливается размер страхового возмещения - максимальная сумма, на которую страховщик готов предоставить свои страховые услуги. Эта сумма прописывается в договоре, и даже если ущерб на самом деле превышает ее, страховщик не станет платить больше. Естественно, если вас не устраивает сумма от страховщика, вы можете обратиться к другому страховщику, но для нас, как для государственного учреждения, это работает несколько иначе. В рамках процедуры госзакупок мы можем установить сумму страхового возмещения, которую выплатит страховщик в случае возникновения чрезвычайной ситуации. Далее все будет зависеть от того, кто выиграет тендер в результате процедуры. То есть мы можем сами предложить размер страхового возмещения, но размер страховой суммы определяет тот, кто сочтет такой договор выгодным для себя.

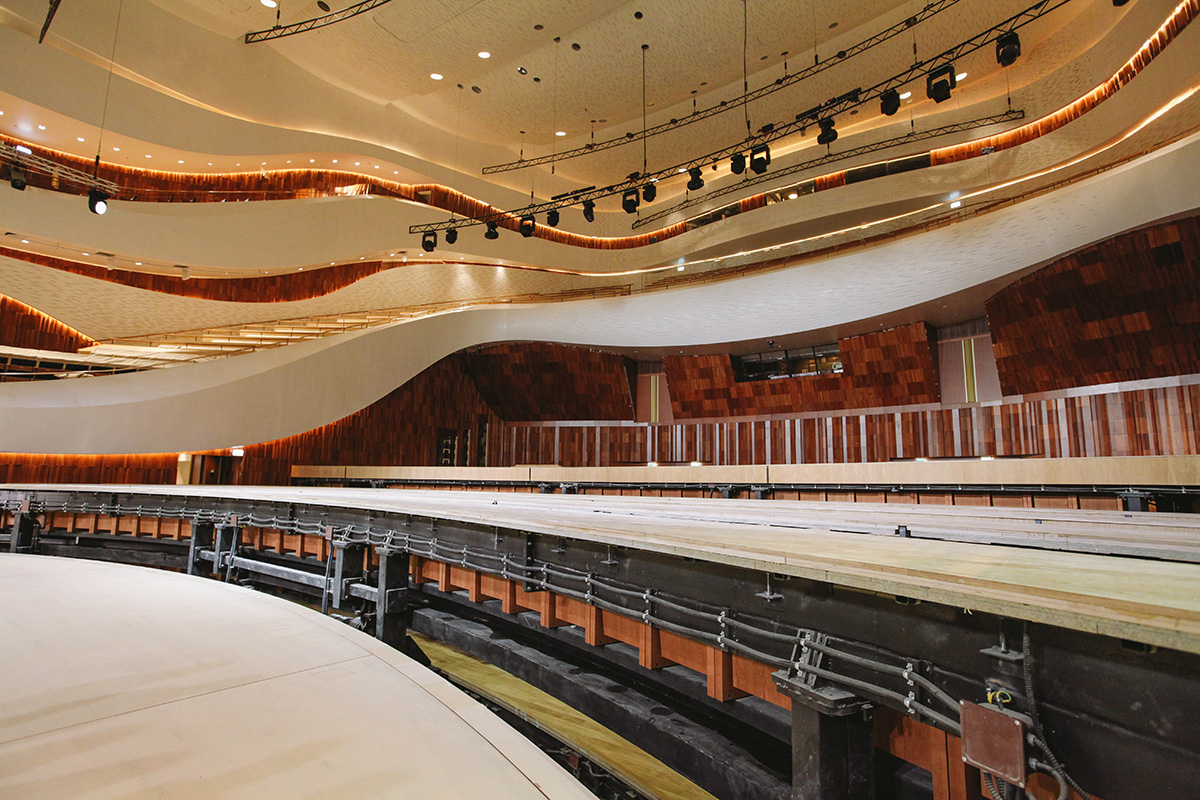

Большой зал во время преобразования зрительных рядов
